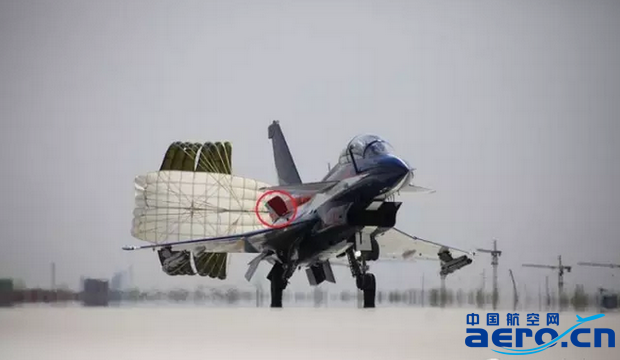

降落中的“八一”飛行表演隊殲—10YS表演機,注意其機身兩側減速板呈打開狀態
還有一些戰機將減速板設置在機腹之下,如俄羅斯的米格—25/31、美國的F—100法國的幻影F1等,不過這些戰機的減速板安裝位置也不相同,米格—25/31和幻影F1的減速板位于主起落架艙前部,在降落時由液壓裝置驅動放下,而F—100的減速板布置在機腹中線。

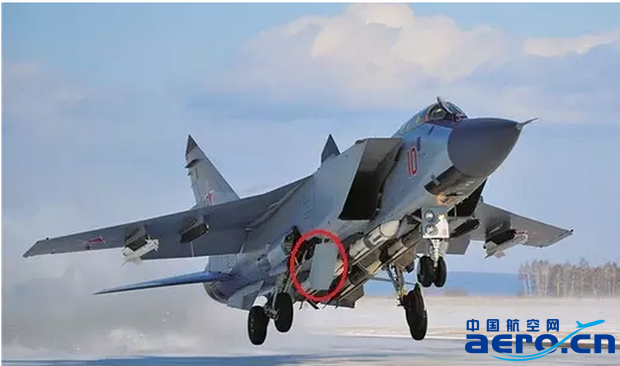

俄羅斯米格—31機腹的減速板(圖中紅圈)

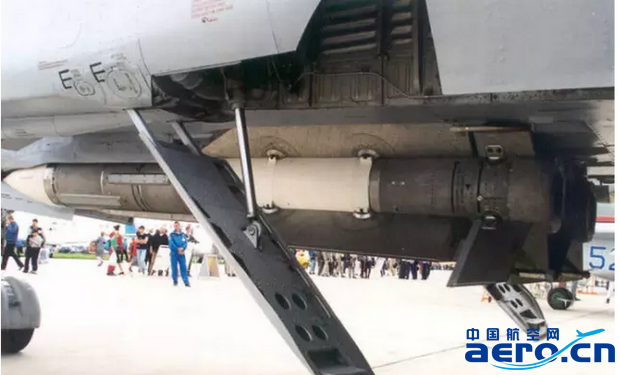

米格—31機腹的減速板特寫

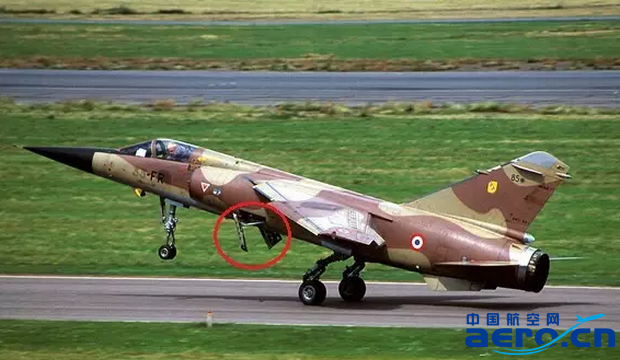

降落中的幻影F1戰機,其減速板也位于主起落架前方(圖中紅圈),左右對稱布局

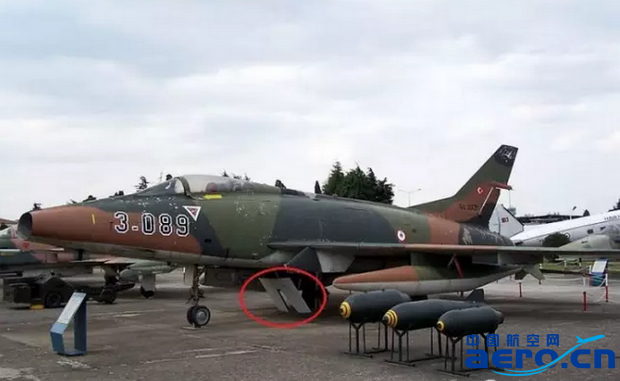

伊斯坦布爾航空博物館展示的F—100C,注意其機腹減速板呈打開狀態(圖中紅圈所示)
對于單發戰機來說,減速板的面積不需要很大,因此其布局的位置也更加靈活,比如美國的F—16戰斗機,它的減速板就位于機尾發動機兩側的翼身融合邊條上,打開方式為兩段式(上下開啟)。

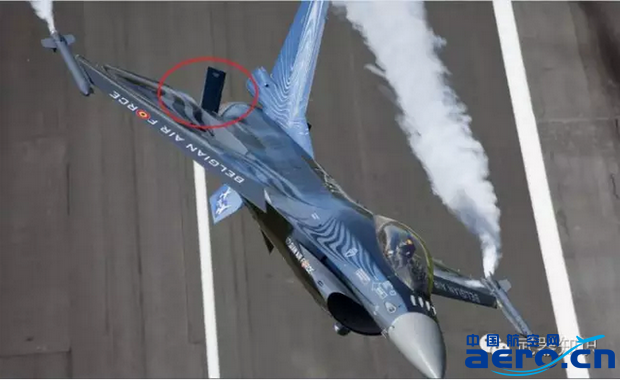

飛行表演中的比利時空軍F—16戰機,可見其機尾減速板已經打開(圖中紅圈)
前面我們說現代戰機的減速板一般不會布置在機翼上,不過美國的A—10攻擊機是個例外。與戰斗機相比,作為近距離空中支援機的A—10由于機翼要掛載大量彈藥,還需要具備一定的裝甲能力,因此它的機翼較為厚實,這樣A—10的機翼后緣就可以安裝減速板了。

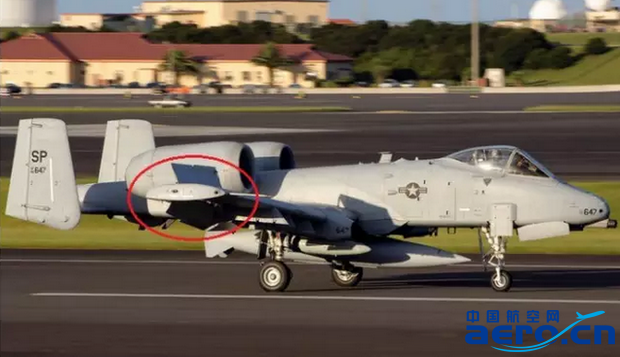

A—10的減速板比較特殊,它與副翼是一體的,上下減速板合在一起作動時,可以起到副翼的作用;上下翼片分開作動時,充當的則是減速板的作用。

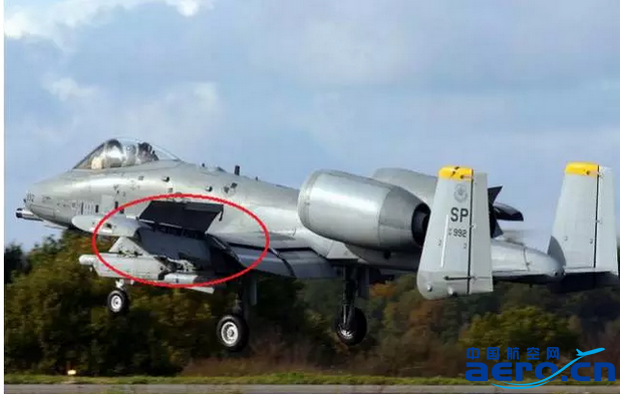

這張從側后方拍攝的照片清晰地呈現了A—10的減速板是如何工作的

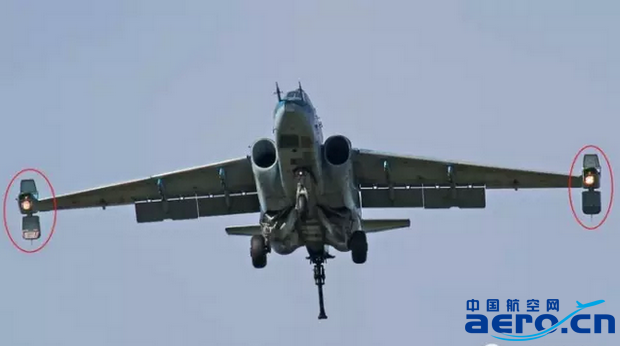

與A—10齊名的蘇—25的減速板也比較特殊,蘇—25的減速板位于翼尖的短艙上,在降落時以兩段式上下打開,打開方式和F—16比較類似。

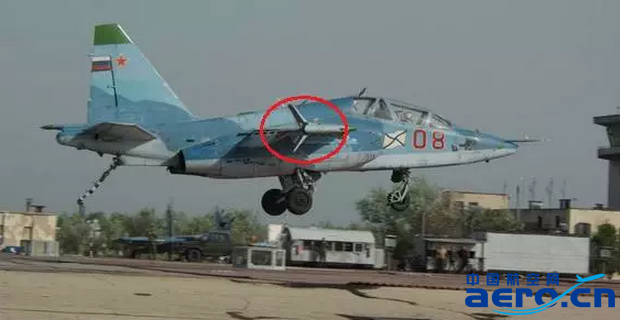

降落中的蘇—25UTG(艦載型),可見其翼尖短艙的減速板已經打開,尾鉤也已經放下準備著艦。
