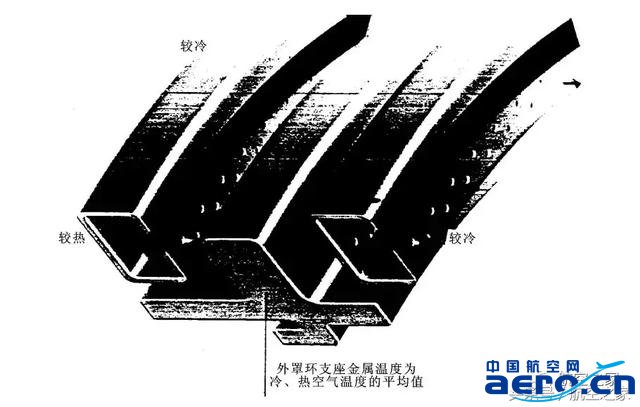

圖60、CFM56 5C冷卻管中冷卻方向
4.4.3 長涵道混合流(LDMF)尾噴管
在高涵道比渦扇發動機中,外涵的冷空氣流與內涵的熱燃氣流大多是平行的由各自的噴口單獨噴出的,在 5C型中,卻采用了外涵冷氣流通過摻混器流入內涵,與熱燃氣摻混后由噴口噴出,為此,外涵道的外機匣比常規平行排氣中的要長許多,一直延伸到噴口處,參見圖61。
因此,這種噴管稱為長涵道混合流(LongDuctMixerFlow,LDMF)噴管。在5C的 LDMF噴管中,采用了梅花瓣式的摻混器。

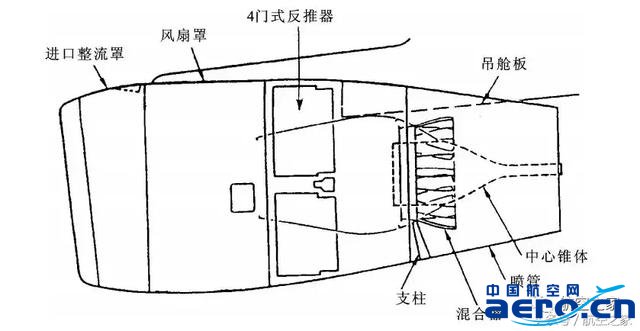

圖61、采用LDMF的CFM56 5C2的推進系統
采用LDMF噴管后,發動機結構件加多,重量要加大,為了使重量增加不太多,在推進系統中廣泛采用了碳素復合材料,例如:進氣道(內、外筒壁)、風扇外罩、反推力裝置、尾噴管等均采用碳素復合材料。
在推進系統中的菊花瓣摻和器與中心尾錐則是用IN625合金化學銑削制成的。采用LDMF噴管后,會使發動機獲得一些好處,例如:
(1)風扇效率會提高。采用混合流噴管后,會使風扇效率在巡航、爬升時均大于平行流噴管。
(2)提高推進效率。采用這種LDMF設計,可使內外涵氣流摻混率達80%,可大大降低排氣溫度,減小了內涵氣流的熱損失,提高發動機效率,另外,內涵的排氣速度也由于外涵氣流的摻入后而降低,因而使推進效率可提高。
(3)耗油率低。由于前兩項效率的提高,可使爬升、巡航狀態下的耗油率降低2%~3%。
圖62示出在10888m高空、0.8Ma下巡航時,采用 LDMF噴管時的耗油率比常規的平行流噴管的低5%,也即CFM56 5C 1比CFM565A的耗油率低。

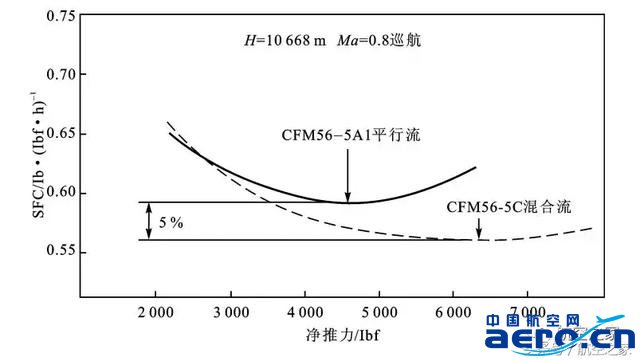

圖62、混合流、平行流噴段對發動機耗油率(SFC)的影響
(4)降低噪聲。由于采用LDMF噴管時,排氣速度降低,因而可使排氣的噪聲降低較多。
(5)增加反推力。LDMF噴管的出口面積比平行流內涵噴口出口面積大,這是因為內、外涵氣流均由此處流出發動機。當反推力裝置工作時,外涵產生的反推力不變,而內涵氣流由增大的尾噴口排出時,速度降低,因此正向推力減少,從而使整個動力裝置產生的反推力大,一般可比平行流噴管大40%左右。
由于LDMF噴管重量較大,因此,它適用于遠距飛機上,如用于短距飛機,耗油率方面所取得的優勢抵不過重量的加多帶來的缺點,因而是不合適的。
混合流噴管的設計首先用于 RB211 535E4上,用于 A340的 V2500上也采用這種設計。另外,用于波音747的 RB211524H也采用。
4.4.4 FADEC Ⅱ
CFM56 5C發動機的燃油控制器采用了FADECⅡ,它是在 5A上采用的FADECI基礎上改進發展的,它不僅體積小(小25%)、重量輕(輕4.45kg),而且其處理能力也大大增加。
例如它采用了經過改進的32位存儲單位的中央處理機(在 5A上是16位),20兆赫的時鐘速度使發動機的控制更快(5A為8兆赫),存儲容量比 5A的大一倍使發動機的控制模式更完善。
另外它還具有:改進的維護工作軟件,這是在 5A的經驗基礎上發展的,使排故時間進一步減少;微調N1的能力,使推力與排氣溫度的裕度得到優化;
在飛機上可重新改編程序的能力,能使發動機控制裝置軟件快速升級,以便盡快將營運飛行中及發展試驗的經驗及時納入到新編的程序中去,使發動機工作得更好。
在FADECⅡ上,它的輸入/輸出信號比FADECI上多30%左右,增加了與飛機的一體化能力,另一方面,它的連接接頭卻由原來的15個減少到11個,插件板由10個減少到4個,從外觀上看顯得更簡單。
CFM56 5C的FADEC可與CF6 80E1通用。
4.4.5 CFM56 5C的噪聲
CFM56 5C采用了許多降噪措施(見圖63),特別是采用LDMF噴管,使它噪聲水平降低較多。圖64示出以CFM56系列發動機為動力的飛機的噪聲與FAR36部第3階段要求值間的差值,從圖64中可見CFM565C的比要求值低23.3分貝,比 3型的低12.8分貝。

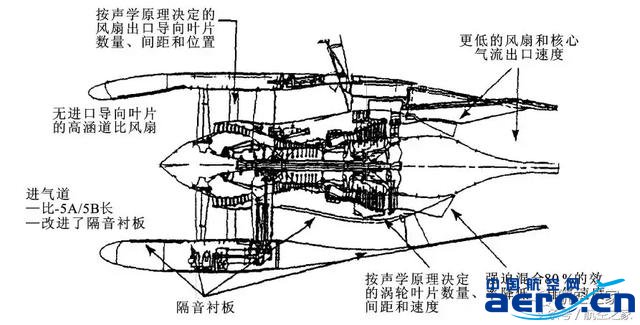

圖63、CFM56 5C降低噪聲的主要措施

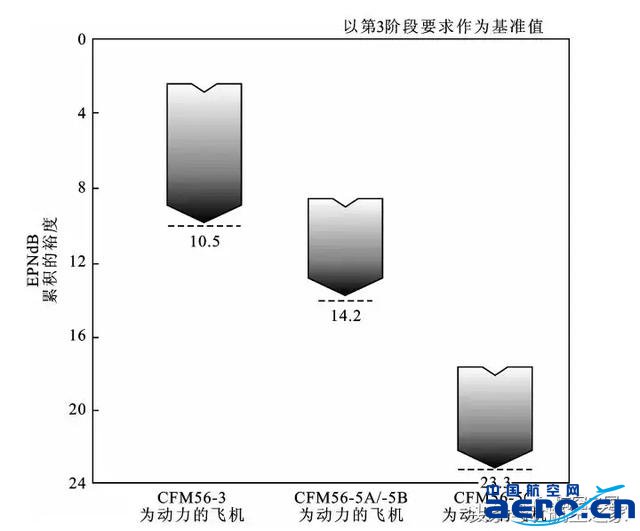

圖64、以CFM56系列發動機為動力的飛機噪聲低于第3階段要求的比較
4.4.6 發展試驗
CFM56 5C的耐久性試驗,在1993年2月投入使用時,已進行了4400h、4600循環,在投入使用后,仍然在進行累積的耐久性試驗,相當普惠公司的 PACER(取證后加速耐久性循環試驗),到1996年達到16000個循環。
CFM56 5C在波音707飛行試驗臺上分別于1990年3月與1991年3月進行過兩階段的400h的飛行試驗。另外,裝在6架A340飛機上共進行過11600h、990余次飛行試驗。
試驗結果表明CFM56 5C具有較好的性能保持能力與高的可靠性,在整個試飛過程中沒有遇到什么大的問題,而且反映出FADECⅡ工作得特別好。
4.4.7 可靠性
CFM56 5C不僅是CFM56系列發動機中推力最大的發動機,而且從第一年使用情況看,也是可靠性最好的發動機。表10中列出了 CFM56系列中各型發動機在投入使用一年后的可靠性數據即可說明。

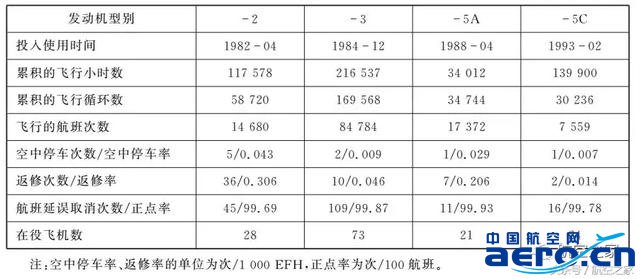

表10 CFM56系列發動機使用一年后的可靠性數據（頭12個月數據）
