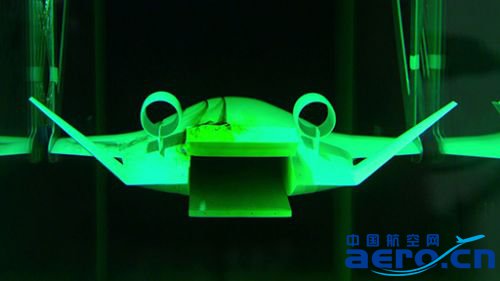

水洞試驗中BWB布局尾部蛤殼式艙門打開狀態。

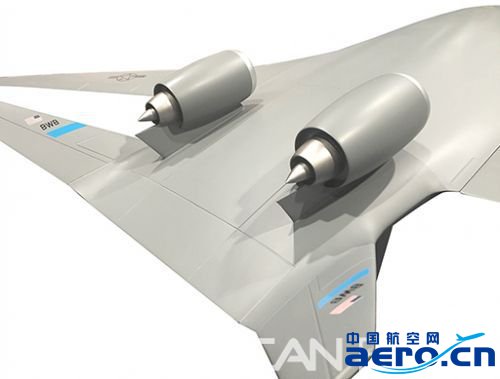

如果波音的BWB布局最終成為NASA的UEST1X驗證機，普惠PW1200G很可能被選為動力。
在上蛤殼的貨艙門上，升降副翼是俯仰的主要控制面，其次是艙門打開時的減載裝置

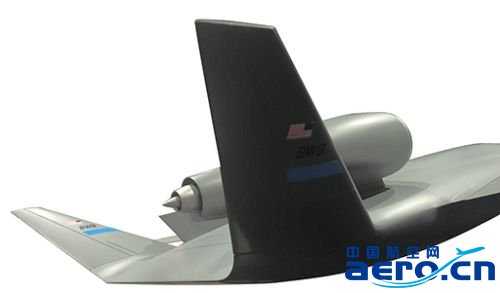

波音不斷演進的BWB設計方案的后機身被進一步拉長以容納蛤殼式貨艙門以及更長的貨艙。
基于美國空軍對未來10年及以后的先進空中機動和加油機概念的興趣，波音公司繼續深化翼身融合體（BWB）布局研究，詳細描述了其在全尺寸多用途軍用運輸機上應用的新特點。
波音最新的BWB概念顯示出重要的變化，一是機身尾部集成了蛤殼式貨艙門；二是對高升力裝置進行了改進。這兩個變化都是波音推動該布局在軍事領域應用所做的努力。波音BWB首席工程師諾姆·普林森表示，“機身長度有所增加，發動機前后的位置都進行了擴展，這使得貨艙長度和尾部的斜坡長度增加。”
普林森在1月份于奧蘭多舉行的AIAA航空航天科技大會上披露了最新的BWB設計，并詳細介紹了該布局的細節，他表示：“我們一直在關注BWB布局在軍用飛機上的應用以及什么是可取的，但是并沒有明確的需求或要求。目前的構型反映了波音公司的設想。”因此，最新的BWB構型主要關注載荷艙的大小介于波音C-17和洛馬C-130之間。貨艙的寬度足以容納與C-17所載貨物類似的載荷。
為了進一步增加BWB布局的軍事潛力，波音在研究不同尺寸的構型。“我們目前不知道對BWB布局精確的尺寸需求，我們想證明BWB布局可以勝任美國空軍未來提出的任何尺寸需要，”普林森表示，“我們想確保該布局是可適應未來任何的市場需要的。”
在波音開展BWB布局研究的同時，洛馬也在持續推動混合翼身（HWB）布局的研究。為了更好地執行空運/空投任務，HWB布局結合了翼身融合的前機身和機翼以及傳統的后機身和尾翼的特點。HWB布局最初是在美國空軍研究實驗室（AFRL）的能源高效革命性布局（RCEE）項目下提出的，后來NASA給予了進一步的研究支持，此前一系列的跨聲速和低速風洞試驗已經證明了其潛力。最近，洛馬還在研究能夠取代C-130的同級別的HWB布局運輸機方案。
波音公司目前正在繼續完善去年一系列實驗后驗證的BWB布局。2017年，波音在加州亨廷頓海灘的試驗設施中對BWB布局進行了一系列的水洞和其他測試。試驗結果顯示，位于尾部上下對稱的蛤殼式倉門開啟后，尾部流場足夠穩定，可以滿足空投傘兵和貨物的要求。
蛤殼式艙門在上表面后部還集成了升降副翼，波音為這個特殊的設計申請了專利。升降副翼在此處的作用一是主要進行俯仰控制實現短距起降；二是當蛤殼式艙門打開后進行載荷限制。
除了機身尾部的變化，波音對BWB布局的最新更改是前緣縫翼（增加了內翼段前緣縫翼的長度）。普林森表示，“當我們考慮增升裝置時，我們還研究了其他的概念。”波音先前曾指出，考慮過的增升裝置包括腹部安裝的襟翼概念，調整前緣和克魯格襟翼的空隙以改變起降時的襟翼偏角等。雖然還未見到任何有關高浮筒式起落架的圖片或模型，但波音認為未來的運輸機將在粗糙的機場條件下使用。
改進BWB的高升力能力也符合波音公司的X-plane項目的目標之一，這是去年NASA風險降低合同的一部分。2017年，NASA售出三份合同，要求開展BWB布局（波音牽頭）、桁架支撐翼布局（波音牽頭）和D8雙氣泡布局（極光飛行科學公司牽頭，極光公司已被波音收購）作為超高效亞聲速技術驗證機（UEST計劃2020年后首飛）的風險降低研究。NASA希望今年晚些時候發出UEST1的征詢建議書（RFP）草案，最終RFP將在2019財年發布。其目的是選擇兩個概念方案進行初步設計評審，最終選擇一個方案建造UEST1X驗證機。UEST1X驗證機的首飛預計將在2020年代中期，第二架UEST2X驗證機將在5年后首飛。
波音推進技術專家和X驗證機風險降低合同負責人約翰·博尼特表示，“X驗證機主要關注4個方面，包括動力集成、結構、高升力和控制。”動力集成主要關注如何更好地集成發動機實現靜音；結構主要關注波音針對非圓形增壓客艙提出的“拉擠棒縫合高效組合結構”（Prseus）概念，波音采用該技術制作了9米寬的中央翼盒，目前正在對該技術進行深入研究，重點關注耐久性和損傷容限。
博尼特表示，為了有助于降低噪聲，“我們也想進一步改善增升能力，因為更高的爬升角意味著更低的噪聲足印。”最后一個方面是關于控制模式和所需余度的問題，畢竟控制一架縮比的X-48B/C和安全地控制一架更大尺寸的BWB驗證機的要求還是不同的。最終的驗證機的比例可能是生產型的45%，發動機將會是目前三菱MRJ支線飛機采用的PW1200G的一種構型。
