阻力是飛行的大敵，阻力的反面就是節油。對于斤斤計較的民航界來說，降低阻力就等于裝進口袋的白花花的銀兩。對于空軍來說，降低阻力則意味著更遠的航程或者更大的載彈量，這是可能決定戰斗命運的大事。航空科技的歷史充滿了征服阻力的努力，流線型概念就是從航空科技開始的。時至今日，絕大多數客機、運輸機的基本外形大同小異，正是因?yàn)橐呀?jīng)高度優化的結果，要進一步降低阻力，人們常常有潛力挖盡的感慨。但新技術正在涌現，可能改變飛機減阻。

傳統客機、運輸機采用圓筒形機體，截面如果不是純圓形，也是近似圓形，或者大小兩個圓形疊加起來的葫蘆形(如波音747和空客A380)，但平順的圓桶在中段與機翼對接的部位，通常有顯著的隆起。在波音707時代，這個隆起還不顯著;現代客機如空客A350的這個隆起已經非常顯眼了。從結構上來說，機體與機翼對接并不需要有如此之大的隆起，波音707時代的結構技術還不如現在，就沒有這樣顯著的隆起。這是為了符合跨音速面積律而采用的。

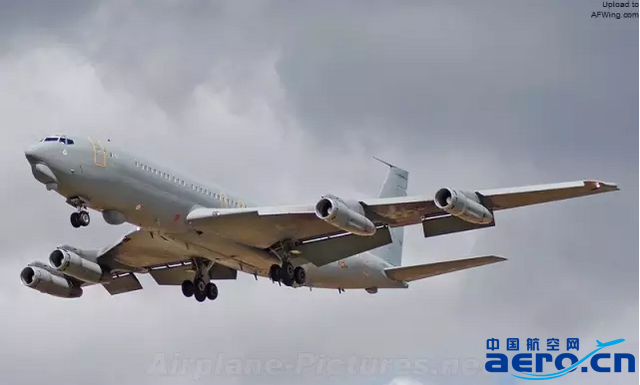

　　早期的波音707中機身相對平直，沒有明顯隆起

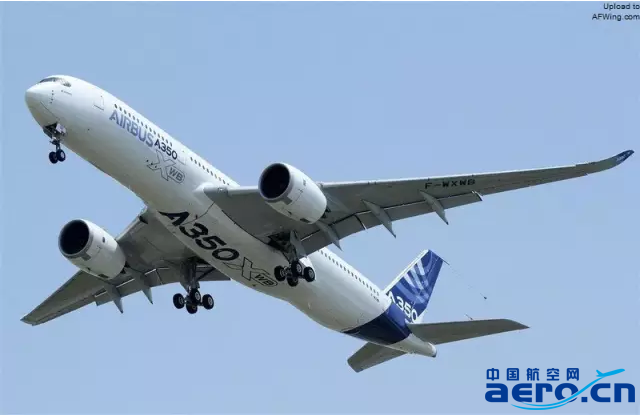

相比之下，現代的空客A350中機身有明顯隆起，這是面積律的需要

飛機前飛時，對前方空氣產生壓縮，壓力波向前方一層一層按音速傳遞，好比千層酥一樣。速度越快，千層酥越緊密。亞音速飛行時，前方空氣有序“閃開”。超音速飛行時，千層酥已經壓實了，形成激波。這個空氣受到強力壓縮后形成的高密度層在理論上密度可以達到無窮大，好比虛擬的石墻一樣。激波通常是錐形的，速度越快，錐形越尖銳;但速度正好在音速時，錐形就展開了，像平面墻一樣。超音速飛行時，飛機像頂風打傘一樣“頂著”激波錐飛行，速度越大，激波錐越尖銳，阻力反而越小。正好跨音速飛行時，激波還不成錐，只是與飛行方向垂直的虛擬“石墻”，阻力反而最大。這就是所謂的音障。民航客機在高亞音速巡航，但局部氣流已經達到音速，正好是音障肆虐的速度段。

在50年代，人們發現了跨音速面積律，也就是說，為了是跨音速阻力最小化，飛行器的形狀不是太要緊，要緊的是沿縱軸的橫截面積要均勻變化。徹底的直筒子的橫截面積是一致的，當然符合面積律。但加上機翼后，中機身短的橫截面積就突然增大了，破壞了面積律。寬厚、較大后掠和較小展弦比的后掠機翼還容易做到面積律，但較小后掠、較高展弦比才能提高機翼升阻比，減阻節油，這就只有用中機身隆起來做到面積律了。

不過較小后掠對于高亞音速巡航不利。機翼通過翼型對機翼上表面氣流加速，上下表面氣流的速度差導致壓力差，這樣形成升力。機翼后掠可以降低與機翼前緣相垂直的法向氣流速度分量，推遲達到音速和形成激波。但與同樣翼展的平直翼相比，后掠翼的結構重量大，翼面積大，摩擦阻力也大，還有翼尖失速問題。常規翼型通過半水滴形的形狀，形成上下表面的氣流速度差。機翼上表面氣流加速即使產生升力的源泉，也是氣流提前達到音速導致激波阻力的禍?zhǔn)住４鸢甘浅�臨界翼。

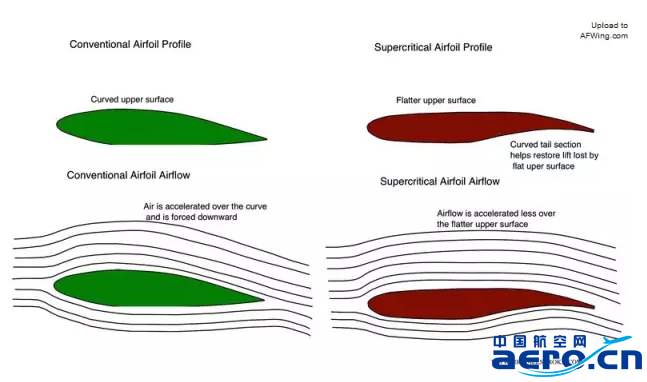

傳統機翼(左)和超臨界翼(右)

超臨界翼的剖面有點像尾巴下垂的短尾蝌蚪，或者說像特別肥厚而且上下差不多對稱的普通翼型，但后部下半挖掉一勺。上下幾乎對稱使得上表面氣流加速減少，延遲激波的產生。但后部下半向上挖掉一勺才是超臨界翼的奧妙所在。由于下表面的壓力依然較高，下表面氣流到達上凹后，沿蝌蚪尾巴下垂弧線向后下方“甩出”，與上表面同樣向后下方導出的氣流匯合在一起，形成下洗氣流，產生升力。與常規翼型相比，超臨界翼較少利用上下翼面的速度差產生升力，而是更主要地利用下洗氣流產生升力。減少加速意味著可以用較小的后掠角。另外，更加圓鈍的前緣有利于氣流吸附到機翼表面，減少氣流分離，推遲進入失速。動力飛行說到底就是用阻力換升力的過程，機翼是飛機上產生升力的最主要裝置，高升阻比的機翼是節油的關鍵，因此超臨界翼在現代客機和運輸機上已經必不可少了。

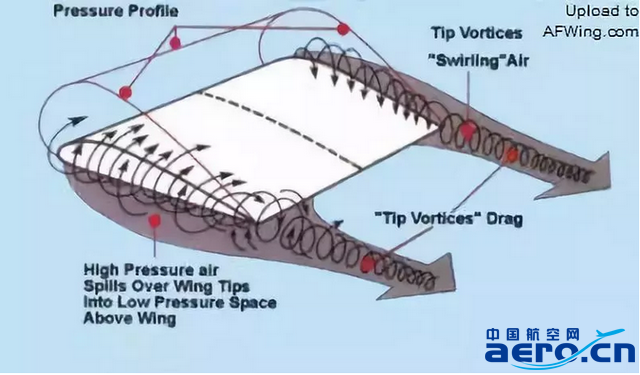

機翼下表面高壓氣流向上表面卷過去，形成翼尖渦流。圖中中線象征虛擬的截面積為零的機身，這是為了簡化氣動分析

　　這是更加詳盡的機翼壓力分布

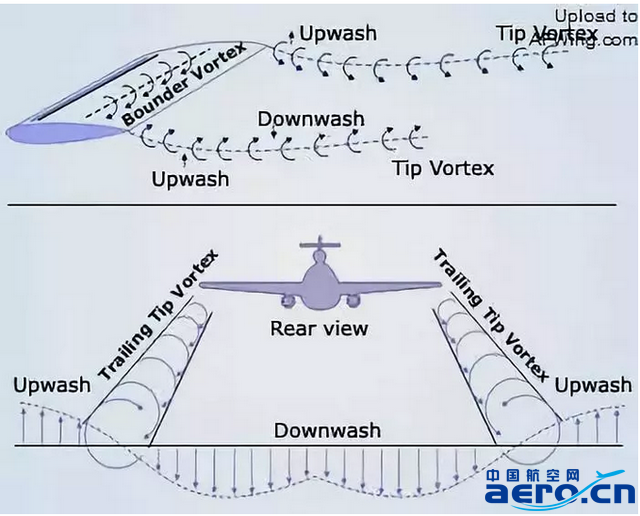

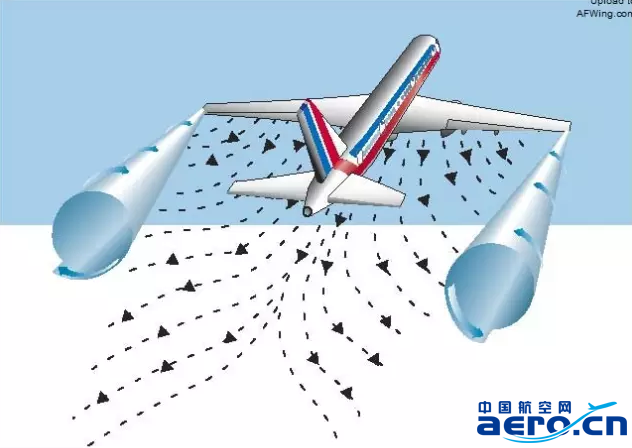

翼尖渦流拖帶在翼尖之后，形成可觀的阻力

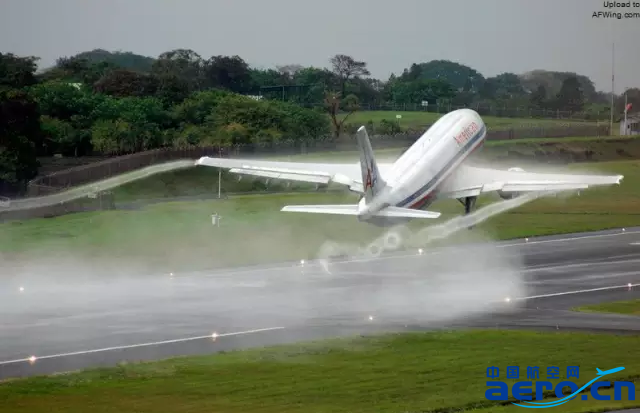

在起飛速度時，已經有顯著的翼尖渦流

氣象條件合適的話，可以看到可觀的翼尖渦流

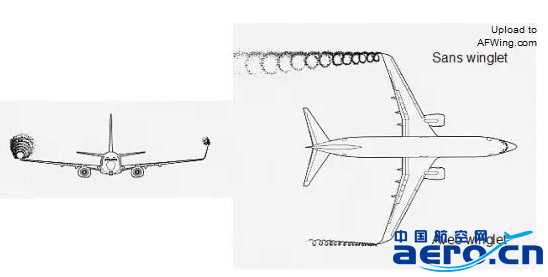

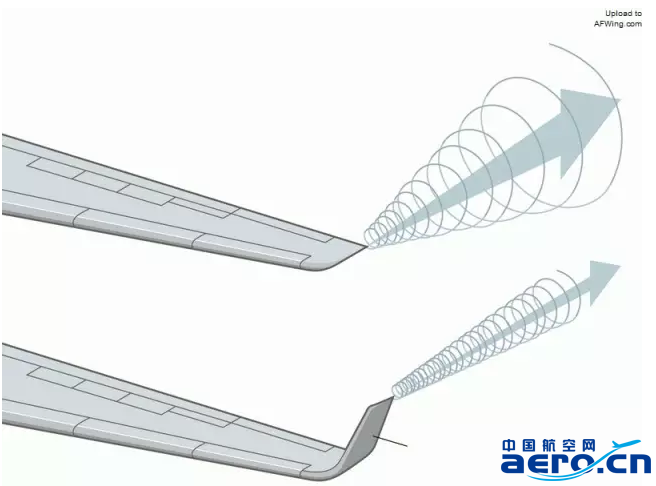

　　翼尖小翼對降低翼尖渦流的作用

翼尖小翼不可能消除翼尖渦流，只能降低渦流強度，其中小翼形狀及與機翼的融合很有講究，否則會引起額外的附加阻力

翼尖小翼可以減少翼尖渦流，是很流行的減阻技術。機翼的下表面壓力高于上表面壓力，這個壓差產生升力，但這個壓差也在翼尖造成橫向的自下而上、自外而內的渦卷。翼尖渦卷帶動空氣，含有很大的能量。翼尖渦卷對于飛機的升力和推力沒有作用，而這能量最終來自于推進的動力，所以形成阻力。翼尖小翼像垂直豎起的墻，減少渦卷的形成，達到減阻的目的。翼尖小翼的另一個解釋是相當于擴展了有效翼展，更大的翼展意味著可以降低速度而達到同樣的升力，達到減阻目的。用航空術語來說，就是通過更大的展弦比來提高升阻比，從而降低誘導阻力。

早期的翼尖小翼就是翼尖上簡單的垂直小翼，但翼尖小翼的額外重量要求對機翼作額外加強，小翼本身的重量也間接增加了阻力。更有甚者，垂直的小翼和水平的機翼的轉角處容易形成不利氣動干擾，處理不好會帶來額外阻力。所以早期翼尖小翼的應用毀譽參半，尤其是很多在現有設計上“硬性嫁接”的翼尖小翼，時尚和美觀因素多于氣動上的益處。波音737NG上的翼尖小翼與機翼圓滑對接，減少了不利氣動干擾的影響，同時略微外傾，更加有利于產生升力，號稱在長途航線上可以降低油耗4%。由于翼尖渦卷具有很大的橫向流動速度分量，小翼的縱向局部真實速度降低，容易進入失速，大大降低小翼的效果。空客A320“經典型”的翼尖小翼則同時向上和向下延展，進一步減少翼尖渦卷，降低翼尖小翼失速的影響。

　　若干種不同的翼尖小翼，右為最新的“鯊翅”小翼

　　A320采用這樣的上下小翼

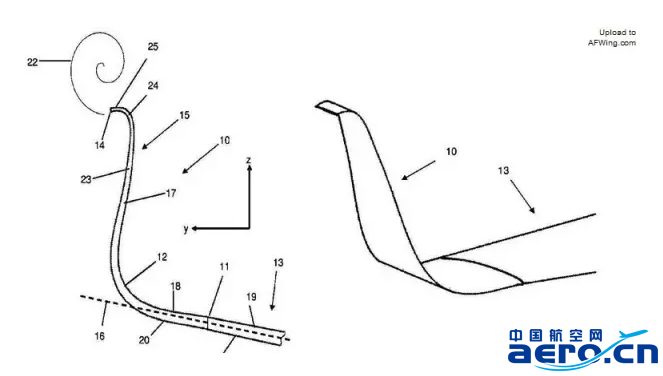

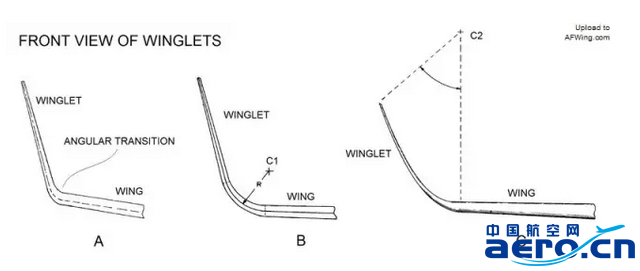

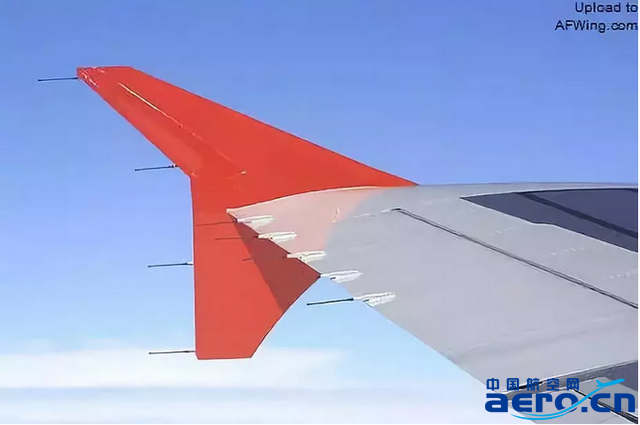

　　波音737NG的融合小翼

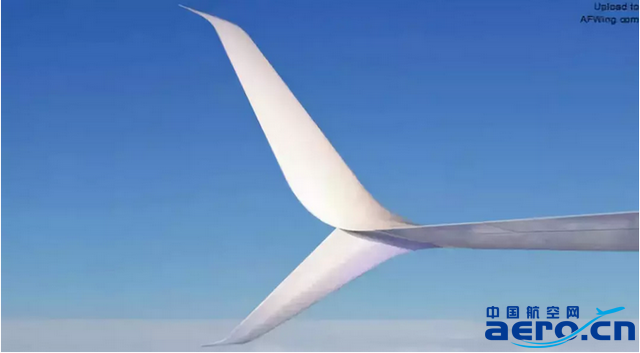

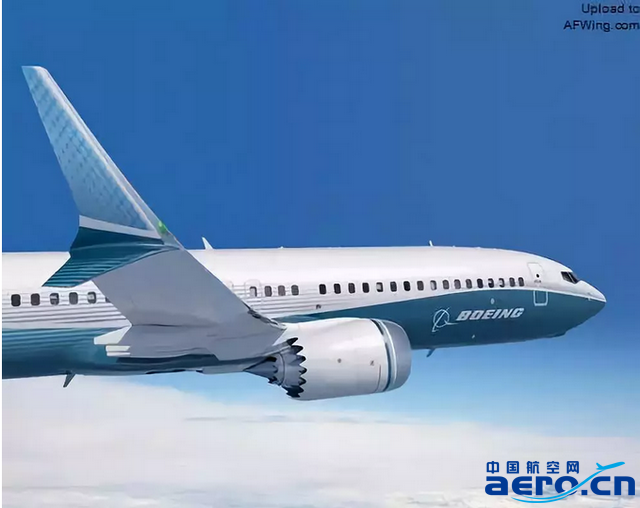

　　波音737MAX的雙羽小翼

　　雙彎刀小翼

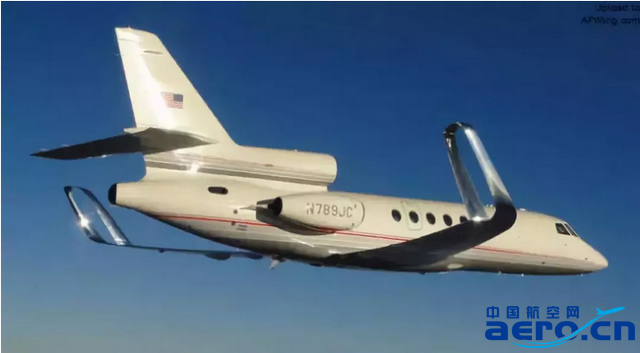

　　盒式或環形小翼

　　S形小翼

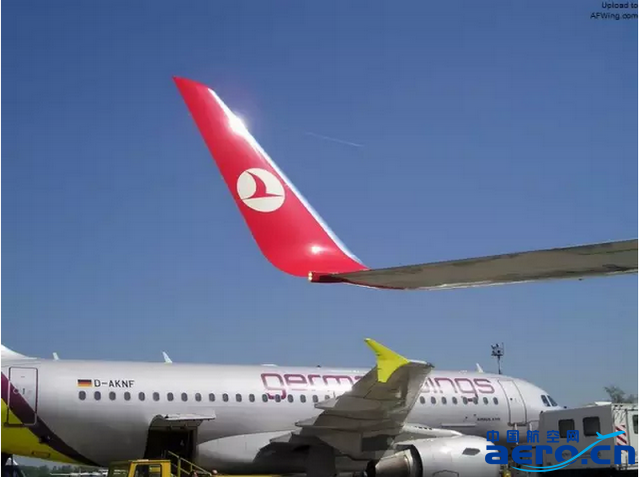

2012年之后，空客在新的A320上推出“鯊魚翅”小翼，外形與波音737NG的翼尖融合小翼驚人地相似，以至于引來專利侵權官司。空客版的“鯊魚翅”號稱可以比現有的翼尖小翼節油4%，或者增加185公里航程，或者增加450公斤載重量。更重要的是，2010年后下線的A320的翼尖結構已經預留接頭，只需要簡單換裝，就可以采用新的“鯊魚翅”小翼。更早的A320要換裝的話，需要一點結構改裝，但也是可以換裝的。與此同時，波音最新的773MAX推出“雙羽”小翼，相當于把737NG的翼尖融合小翼增加了空客A320那樣的下小翼。波音號稱比翼尖融合小翼進一步節油1.6%。波音還推出“雙彎刀”小翼，與“雙羽”相似，但小翼前緣像土耳其彎刀一樣是弧線的，進一步降低阻力。波音號稱“雙彎刀”小翼比翼尖融合小翼進一步降低油耗2%。

更進一步的是盒式小翼，這相當于把傳統的單片式小翼用一個矩形“隧道”來代替，上下的水平翼面相當于雙翼，成為額外的機翼翼面，產生升力。左右的垂直翼面中，內側的垂直部分相當于大型翼刀，阻止因?yàn)闄C(jī)翼后掠而導致的上表面氣流橫向流動，降低升力損失;外側的垂直部分相當于傳統翼尖小翼，阻止翼尖氣流渦卷。盒式小翼雖然結構部件更多，但頂端的“橫梁”對結構起到加強作用，降低了傳統翼尖小翼的結構加強要求，實際上減輕了結構重量。與盒式小翼相似的是環形小翼，這事實上不是完全的環形，更像融合小翼在翼尖繼續向內側圓滑彎曲，并繼續延續向下，直至與機翼結合。與盒式小翼相比，環形小翼在受力和降低不利氣動干擾方面更加有利。

比較折中的是S形翼尖小翼，從正面看，好像一個向外彎曲的鉤子。翼尖小翼減少翼尖渦卷的繞流，但翼尖小翼本身在自己的翼尖也有渦卷繞流，自外而內，自上而下。這也形成阻力，盡管強度已經比原來的機翼翼尖阻力降低很多。在小翼翼尖再增加向外的“小小翼”，可以降低這個阻力。從外形上看，這就像斜躺著的S。這也可以看成環形小翼的內側一半。與盒式或者環形小翼相比，S形小翼比較簡單，但結構和受力設計依然比“雙羽”或者“雙彎刀”設計復雜。

不過翼尖小翼在靠近翼尖的部位產生額外升力，這對減阻增升有好處，但翼根的彎折扭矩增大，需要額外加強，導致重量增加，部分抵消了減阻增升的好處。為了降低額外增加的彎折扭矩，另一種思路是在把翼尖小翼反一個方向，向下而不是向上，但在向下延伸的同時，向內稍稍彎曲。這樣一方面阻止機翼下表面的橫向氣流越過翼尖繼續橫向流動，產生翼尖渦卷，又使得橫向氣流的沖刷產生一定的向下的負升力，抵消部分靠近翼尖的額外升力，降低翼根的彎折扭矩，降低結構加強要求。這樣降低了小翼增升的作用，但減阻作用依然保留。

但翼尖小翼只是傳統的筒-翼布局飛機減租的一部分。美國空軍研究所正在研究一系列新穎的技術，尤其是可以直接應用于機體或者機翼表面的新技術，其中有些可以用于現有飛機的改裝。

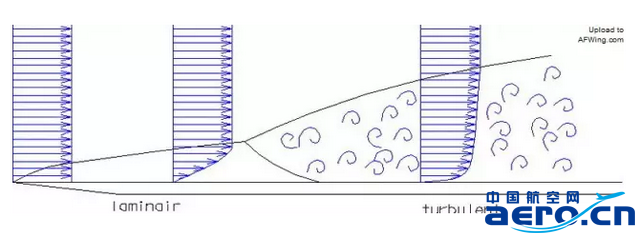

　　層流(左)阻力較小，湍流(右)阻力較大

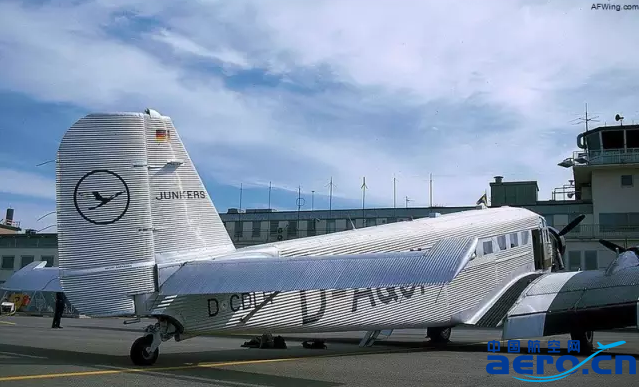

30年代曾流行過波紋板制作的機身，那時是為了在降低重量的同時增加機體剛性，但順著氣流方向的波紋結構有利于理順機體表面氣流，促進層流，降低阻力

機體表面的摩擦阻力是飛行阻力的一大來源，保持層流、降低湍流有利于降低摩擦阻力。空氣是有粘性的，粘性流體的流動分層流狀態和湍流狀態。在層流狀態下，流動分層有序，沒有漩渦或者回流;在湍流狀態下，就存在漩渦、回流、亂流現象。可以想象，漩渦、回流中的反向流動必然增加阻力，所以減少湍流可以降低阻力。如果把平整的機體表面沿前進方向做成波紋狀的紋理，就好像30年代老式客機一樣，可以理順機體表面的氣流，促進層流。空客在1989年用一架A320做過試驗，在70%的機體表面貼敷波紋塑料薄膜，紋路沿縱向展開，取得差不多2%的減阻效果。但塑料薄膜的耐久性不好，破損、剝落反而造成更大的表面不平整，引起湍流阻力。日常維護也不容易，要把波紋的紋理理順、對齊很不容易，但不理順、對齊則反而適得其反。這個方法沒有推廣。但現在有一種新方法，在機體噴漆的時候，直接形成波紋紋理，耐久性大大提高，使這個方法具有實用潛力。

另一個方法是可控蒙皮。原則上說，蒙皮形狀應該圓整平順，但蒙皮外面的空氣流場很復雜，不僅受到機體形狀的影響，還受到飛行姿態和速度、高度等因素的影響。主動改變蒙皮的凸起和凹陷可以控制局部邊界層(也稱附面層)的厚度和形狀，理順接近機體表面的氣流，延遲湍流的產生。采用柔性蒙皮和液壓作動是傳統的實現方法，但另一個更加新異的方法是采用記憶合金。記憶合金會可以根據特定外部條件而變形，比如說，溫度升高時，自動延展;溫度下降時，自動收縮。采用記憶合金之后，不僅可控蒙皮的作動機構極大地簡化、減輕重量，而且可以用于更大幅度的渦流發生器、擾流片等裝置。比如說，起飛著陸時速度較低，需要較大的尾翼面積才能提供足夠的控制力矩;但高速巡航時，很大的尾翼就成為阻力的來源。放寬靜穩定性是一個過大尾翼面積的解決途徑，可控渦流則是另一個途徑，比如F-18的邊條就在大迎角時產生強烈渦流，掃過外傾的雙垂尾時，增加垂尾的氣動功效，加強大迎角飛行的飛控能力。問題是，邊條或者其他形式的渦流發生裝置在正常巡航時生額外阻力。采用記憶合金制造邊條的話，就有可能按巡航要求設計較小的垂尾，在溫度較高的低空低速和起飛著陸條件下自動“長”出來邊條，補償尾翼的氣動功效;在寒冷的高空巡航時，自動縮回去，減少阻力。另外，記憶合金也能按照壓力變化自動變形。這樣的話，在蒙皮上氣動壓力降低、局部氣流分離在即的時候，自動鼓起來，推遲湍流的產生，這是記憶合金的另一種應用。

巧妙利用材料或者涂層的化學性質也可以改表局部氣流。比如說，空氣中是含有水分的。親水性表面可以有意識地把氣流“拉近”，疏水性表面可以有意識地把氣流“推遠”。有意識地利用這種改變局部氣流走向的能力，可以補償因?yàn)榻Y(jié)構或者其他考慮而不得已而為之的不利局部形狀造成的氣流畸變和阻力。

空氣中的壓力波以音速傳遞。所以在亞音速飛行時，前方氣流分層有序地向兩側“讓開”;但在超音速飛行時，飛行速度超過空氣中的壓力波傳遞速度，前方空氣不僅不會讓開，而且會擠壓在一起，形成像石墻一樣致密的激波。超音速飛機好像頂著一把無形的激波傘在空氣中前行，阻力可想而知。速度越高，激波錐越尖銳，所以飛機速度跨過音障之后，激波阻力反而隨速度下降。問題是高亞音速飛機在整體上飛行速度低于音速，但局部氣流速度是超過音速的，尤其在機翼前緣和機頭錐等前緣部位。這種低超音速的激波阻力最大，所以是高超音速為巡航速度的民航客機和軍用運輸機的大敵。

好在音速不是固定的，而是隨空氣溫度升高而升高的。如果局部加熱空氣，使得局部音速提高到氣流速度以上，在理論上可以消除這樣的局部激波阻力，至少可以改變激波形成的位置和強度，達到降低激波阻力。加熱蒙皮不是好辦法，熾熱的蒙皮不僅造成結構問題，還受限于空氣的導熱能力，難以實質性地加熱前方空氣，而好不容易加熱的空氣早就由于氣流流動而跑到并不需要加熱的機翼后方去了。必須采用等離子加熱。輕型等離子加熱裝置可以安裝在容易產生跨音速激波的部位，可以根據飛行條件的變化迅速加熱。洛克希德的研究表明，每一個等離子加熱裝置只需要幾千瓦的功率，對整個機翼前緣進行等離子加熱處理的話，升阻比可以提高0.5-1%。在C-5“銀河”這樣的巨型運輸機機翼前緣加裝一排等離子加熱裝置的話，重量代價為310磅(約140公斤)，消耗200千瓦的直流電力，改裝耗資25500美元。如果對整個C-5機隊改裝的話，在30年里，可望節約1000萬加侖(約3795萬升)然后，價值約5.4億美元。
