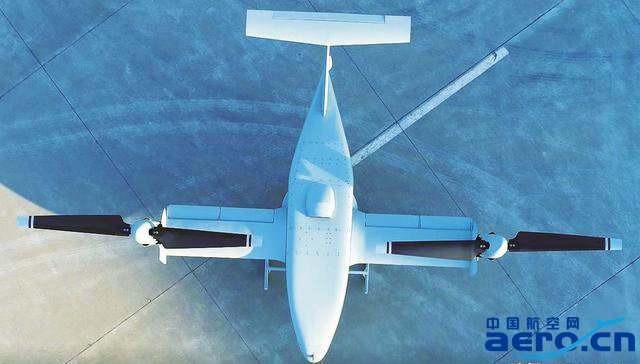

圖注:彩虹-10無人傾轉旋翼機,其具有載重大,速度快,續航時間長,航程大等優點
傾轉旋翼機的優點
傾轉旋翼機,就是通過傾轉旋翼的角度,既能像直升機那樣垂直起降,又能像固定翼飛機那樣巡航飛行,兼具了兩種飛機的優點。兼具直升機和固定翼飛機優點于一身的傾轉旋翼機,具有機動性高、應用范圍廣等諸多優點,其可有效將后勤物資、士兵等快速、高效的運送到復雜、危險的地區。

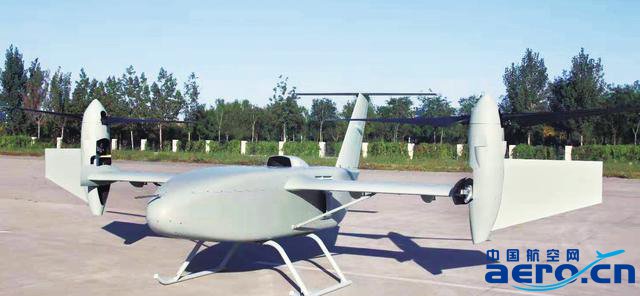

圖注:彩虹-10無人傾轉旋翼機和“魚鷹”最大的不同在于彩虹-10的發動機內置在機身里
彩虹-10無人傾轉旋翼機的性能特點
據彩虹-10無人傾轉旋翼機的總設計師葉川稱,彩虹-10是中國航天科技集團有限公司根據目前垂直起降無人機的發展趨勢和市場需求,研制的一款融合了直升機技術和固定翼飛行器技術的新型無人飛行器。其主要有以下幾方面優點:
第一,載重大。目前,市面上的傾轉旋翼無人機層出不窮,但這些傾轉旋翼無人機,都有一個顯著的缺陷,即載重量較小。例如,2017年天津直博會上雷虎飛行器集團展出的“靈鵲”傾轉四旋翼無人機,其最大起飛重量只有25千克,有效載荷5千克。相比之下,彩虹-10無人傾轉旋翼機的最大起飛重量達350千克(垂直起降),載重較大。
第二,速度快,續航時間長,航程大。彩虹-10無人傾轉旋翼機采用了獨特的大展弦比機翼,翼展6.7米,機翼外翼段和旋翼同步傾轉,顯著提高了固定翼狀態的氣動效率,具有較高的飛行速度和續航時間。據悉,彩虹-10在攜帶50千克任務載荷航時可巡航飛行7小時,它的巡航速度為150千米/小時,最大平飛速度320千米/小時,無地效懸停升限為3000米,實用升限7000米。
第三,可靠性更高。彩虹-10無人傾轉旋翼機在外形上和V-22“魚鷹”傾轉旋翼機相似,有很多人或許會認為彩虹-10“山寨”了“魚鷹”的設計,其實不然,兩者有很大的不同。其中最大的不同在于彩虹-10的發動機內置在機身里,“魚鷹”的發動機則位于機翼外側。
“魚鷹”傾轉旋翼機的機翼外側裝有兩個巨大的發動機,通過發動機的旋轉來實現飛機的前進或懸停,但這兩個大發動機也成為了“魚鷹”飛機事故頻發的重要因素。葉總介紹稱:“魚鷹”采用的傾轉發動機布置方式缺點明顯,這種方式要求發動機能夠在豎直狀態下長時間工作,很多發動機都不滿足這個要求,要傾轉發動機就需要改進發動機。同時,在豎直狀態下發動機高溫尾氣直接噴向地面,會燒灼地面。發動機布置在機身內固定不動,就沒有這些問題。
彩虹-10傾轉旋翼無人機就采用了發動機內置的方式,其拋棄了在翼尖安裝可傾轉發動機艙的設計,改而在機身內部安裝活塞發動機,通過傳動軸驅動旋翼,即保證了發動機工作環境良好,也可以杜絕更多的安全隱患。
相比之下,彩虹-10無人傾轉旋翼機具有更高的可靠性和安全性。
應用前景
彩虹-10無人傾轉旋翼機優異的機動性、可靠性等,賦予其廣闊的應用前景,無論在軍用方面,還是民用方面,都前景廣闊。
