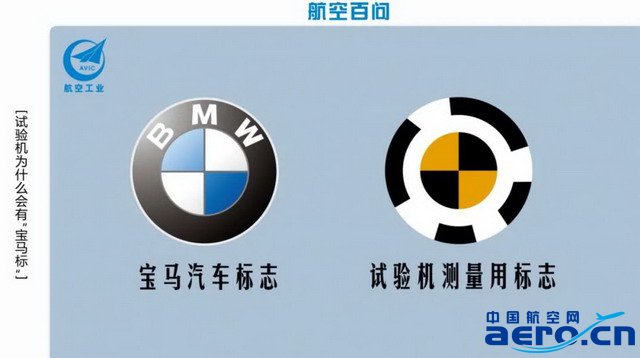

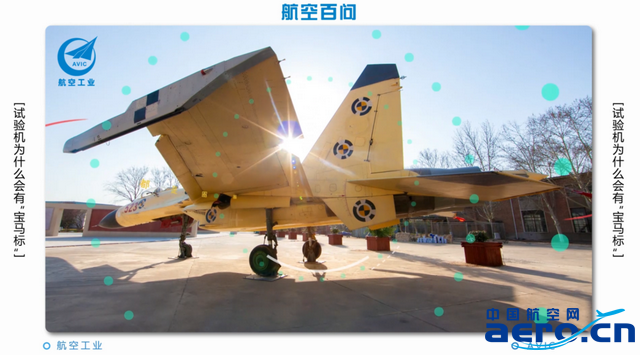

有細心的“同學”在觀看軍事類電視新聞的時候會發現我國許多戰機上有類似“寶馬”車標的標志:

不禁會有許多疑問,這是怎么回事,這些戰機難道跟寶馬有什么關系嗎?為什么許多試驗機上都會噴涂有“寶馬”車標樣式的標志?
這回小飛俠帶你一起探秘“飛機上的寶馬標”
下面就帶大家正式揭開它的神秘面紗:機身上的那個標志其實是工業攝影測量用到的測量標,是一個視覺識別基準點,我們也稱之為“四象限標”。戰機在起降過程中光學攝影設備對其進行攝影測量時,這些標志有助于計算機對其中心進行自動檢測定位,從而完成對待測位置的精確測量,用于對試飛的飛機等進行高速定位測量,包括飛機起飛著陸過程的飛行軌跡、飛行速度以及飛行姿態(俯仰、偏航和橫滾)等。

其次,我們上邊講到的攝影測量其實是一種高精度測量方法,這樣就對測量標志的中心提出了更高的要求,如果黃黑相間的“十字”中心過粗或者錯位,導致識別不夠精確,將會對測量結果造成較大影響,因此我們在設計以及噴涂過程中會將四塊黑黃區域嚴格對齊,保證中心沒有任何偏差,這也不是普通商業標志所能比擬的。

實際上,除了飛機用,汽車在進行碰撞試驗時,車身上也有類似這樣的標志,也是用來進行攝影測量的。但是細心的同學會發現與汽車上的測量標志略有不同,我們飛機上的“寶馬標”外圍似乎多了一圈黑色的“不完整”圓形,難道這是為了“美觀”?

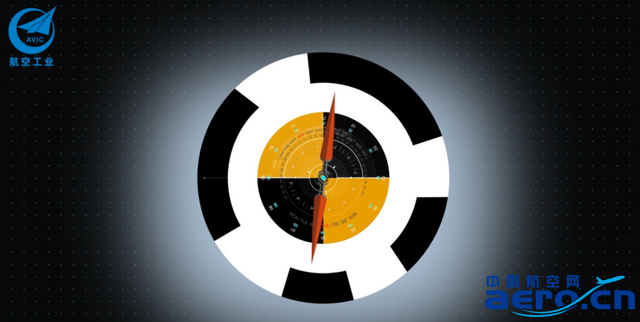

其實不然,仔細觀察可以發現,每個“寶馬標”外圍的黑色圓形其缺口區域都是不一致的,而這一圈“不完整”的圓正是一種經過特殊編碼的標志,具有唯一的“編號”。因為戰機上往往噴涂有多個“寶馬標”,而為了讓計算機能夠自動區分這些“寶馬標”,我們往往會在其外圍加上一圈具有“編號”的編碼標,從而使看似相同的“寶馬標”具有不同的編號。
以上就是飛機上“寶馬標”的真實作用。
大家以后見到它可以驕傲地說出它的用途哦!
