圖1-2同步電路及波形
同步電路在半個周波內完成的移相控制，必須要有一個基準點。通常選用過零點作為基準點。同步電路的作用就是給出基準點（Ut），以便單片機進行移相控制。
c.可控硅觸發脈沖形成。HCR調光器主控板內的觸發脈沖電路采用全數字化設計，通過同步過零檢測電路，由微機系統輸出觸發脈沖方波，經光電隔離后送觸發板。
d.將回路電流傳感器TA采集的回路電流信號通過接頭TAVZ、TAG、TA+E輸入給主控板內的電流調整電路，完成電流信號的緩沖、交直流轉換，再作為反饋信號輸入至微機控制系統處理。微機系統將預置的電流值與回路電流反饋信號比較后在兩者偏差允許的范圍內對回路電流進行調節，使電流穩定在預設值的允許偏差內。
當回路電流異常（如回路開路、電流變化幅度過大）或電流傳感器故障導致主控板檢測到的反饋電流與預設值偏離過大時會發出報警信號，必要時關閉主電路。
e.分析、判斷鍵盤操作指令，完成相應操作。
f.檢測、處理各種故障現象，并發出報警。
g.完成電壓、電流、光級等參數顯示。
（5）開關電源為整個系統提供直流5V,12V,15V24V工作電源。
1.2.2調光器工作原理
HCR型調光器屬于可控硅恒流調光器，整體上可以分為測量檢測部分、控制部分和執行部分。
圖1-3 HCR調光器電氣原理圖
檢測部分包括位于升壓變壓器輸出回路的電流互感器TA、主電路內的電壓傳感器TV、同步變壓器T2；控制部分圖中已做標注（集成于主控箱內）；執行部分包括反并聯可控硅模塊VT（可視為調光系統的功率放大器）、交流接觸器KM、中間繼電器（圖中未標明）升壓變壓器TM。
調光器工作電路可以分為以下幾種主要電路：
（1）主電路：將輸入電壓變換到調光器所需的輸出電壓。
（2）同步電路：通過過零檢測電路給出和主電路工作電壓相一致的基準電壓作為移相基準。
（3）觸發電路：將移相脈沖放大、隔離、觸發可控硅導通。
（4）信號采樣電路：完成電流或電壓信號的高低壓變換、高低壓隔離和交直流轉換，成為與被調電量等效的直流電壓。
（5）恒流調整電路：完成給定電流和輸出電流的比較及滿足一定精度、速度的恒流調節。

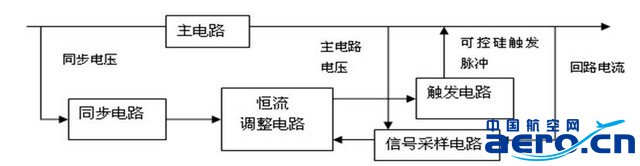

圖1-4調光器基本電路組成關系
圖1-5調光系統原理方框圖
調光器的工作原理可以總結為恒流原理。升壓變壓器副邊電流經電流傳感器取樣作為反饋電流，通過幅度和波形變換，經A/D轉換后輸入控制計算機，單片機隨時將該信號與設定的標準電流值比較，經計算產生與電源電壓周期一定相位關系的觸發脈沖控制可控硅導通，通過控制回路電壓達到調整回路電流。
主控板上的觸發電路將C8051單片機輸出的移相脈沖進行放大、隔離，經過觸發板后輸入至可控硅。微機控制系統則是根據反饋信號進行恒流控制、在狀態異常時報警并采取保護措施等。其中心控制單片機C8051是整個閉環自控系統的關鍵，主要執行控制主電路電流、電壓、回路參數檢測以及故障處理等功能。
調光器的任何一個工作環節（圖1-3、4、5）出問題都會使控制電路在無法及時獲取信號或者獲取的電參量超出系統預設的正常值時發出報警并采取措施關閉設備。
2．HCR調光器故障實例一
2.1故障經過
2010年1月22日7：51分，塔臺管制員通知開啟“跑道邊燈二回”調光器。值班員依照指令按下啟動按鍵，發現調光器顯示面板顯示升壓變壓器一次側電壓為0，調光器主電路未通電。此狀態持續了約1秒鐘，調光器發生蜂鳴器報警，顯示“前級開路”（即主電路開路）。設備無法運行，關閉調光器，將燈光回路切換至備用機。
2.2故障分析與處理
當日航班結束后立即著手排故。
