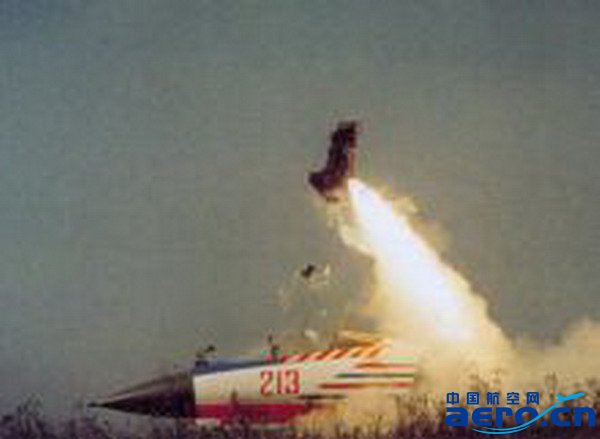

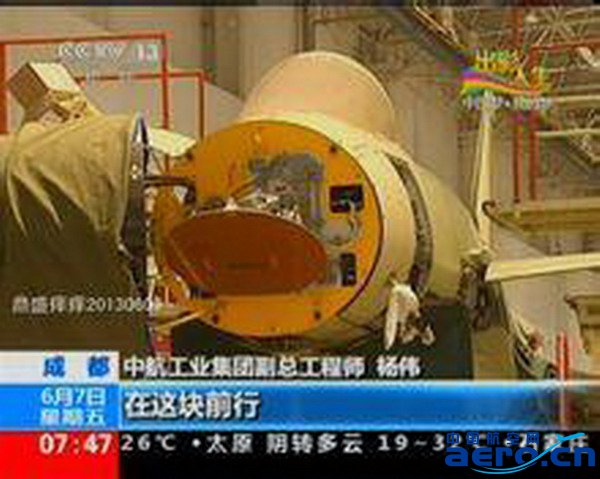

彈射救生方面,殲-10采用了傳蓋式火箭彈射座椅。1992年3月,殲-10飛機彈射座椅完成方案論證轉入初樣設計階段。1995年3月,正式進入試樣研制階段。1998年3月,隨殲-10飛機首飛成功。2000年11月至2001年6月,殲-10的火箭彈射座椅進行了火箭彈射座椅空中彈射試驗。試驗在平飛、俯沖、橫滾、下沉、倒飛、平飛大速度等六種機動飛行狀態下進行,這是中國救生系統型號研制史中最惡劣的救生狀態試驗,試驗獲得圓滿成功。2002年3月,成功完成了座椅海上自動開包試驗。同年11月,進入設計定型,試樣研制前后歷經7年半時間。2003年12月,殲-10飛機火箭彈射座椅(即HTY-5型座椅)正式通過設計定型審查。在雷達方面,殲-10采用國產JL-10脈沖多普勒雷達,搜索距離100千米~130千米,攻擊距離80千米~90千米,可同時跟蹤6個目標,并選定3個加以鎖定摧毀;遠期采用國產相控陣?yán)走_(dá)(無源)或俄羅斯"甲蟲"、"珍珠"雷達。

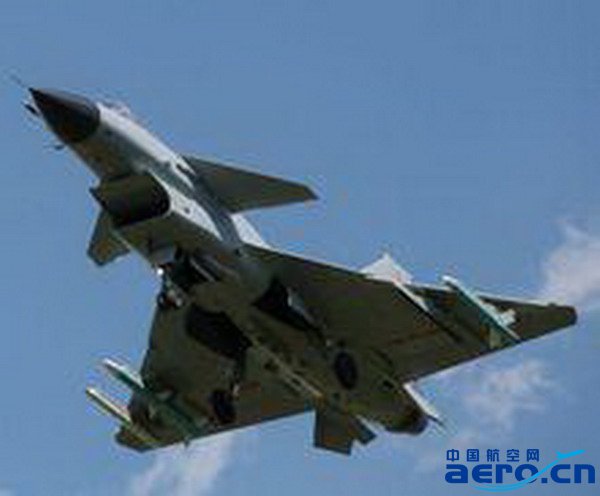

殲-10裝備了一門半埋入式雙管23毫米機炮(俄制Gsh-23型機炮的中國版),位置在進氣口下方前起落架左側。殲-10的機身下設計了11個掛架:六個在機翼下、一個在機腹下中軸線上、其余四個為機腹下方兩側半共開工的串聯掛架(與幻影-2000、陣風戰斗機和F-15E的機腹掛架配置類似),標準配置下載彈7000KG。
殲-10的原型和預生產型機大多掛載兩枚PL-8(以制"怪蛇"Ⅲ)近程紅外制導導彈。殲-10的武器系統還將包括已經在殲-11上使用的俄制空空導彈(R-73近程和R-77中程主動制導導彈),以及中國的PL-12中程雷達制導空空導彈。在執行對地攻擊任務時,殲-10也可以攜帶國產和俄制的空地導彈和激光制導導彈(包括鷹擊-8K反艦導彈和新型鷹擊-9反輻射導彈),以及非制導炸彈和航空火箭彈。此外還可以掛載紅光-I型 紅外線搜索吊艙、BM/KG300G 防衛干擾吊艙、KZ900 電子偵察吊艙、藍天導航攻擊吊艙、FILAT 前視紅外線轟炸導引吊艙等。
動力設計
殲-10的首批生產型采用久經考驗的俄制AL-31FN渦扇發動機。蘇-27側衛家族也采用了AL-31系列發動機,不過FN型增加了一個經完全重新設計的檢修艙。這一檢修艙的設置是標準的俄式風格,在最初的AL-31型號中位于發動機上方,還包括部分壓氣機上部機殼的外側位置,但FN型的檢修艙則調整到與西方戰斗機發動機檢修艙同樣的位置,位于發動機和壓氣機下部機殼外側的位置。
