※性能特征

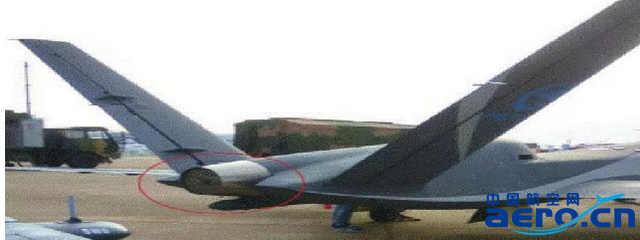

云影是一款新的高空高速無人機，它主要是用來對中等烈度對抗條件下的目標實行精確打擊。從設計上來看，云影無人機機長9.05米，翼展17.8米。具有優異的氣動特性，采用小后掠角大展弦比下單翼，V型尾翼、背負式S彎進氣道。別的無人機，主要是在有全部的戰場制空權的情況下使用的，而這款飛機可以直接進入戰區，尤其是像對付敘利亞ISIS伊斯蘭國這樣的武裝力量，他們有大規模的地面部隊，有一定的防空力量，但并不很強，那么這款飛機就可以對它實施遠距離、或者對目標進行臨空轟炸等。這款飛機既有遠距離偵察型，還有遠距離察打型，它們可以組隊作戰，形成空中協同作戰網絡。
總結起來，云影與翼龍和彩虹等無人機的區別，主要就是三點，第一，高空高速；第二，參加中等烈度戰爭；第三，既能偵察也能察打一體。而翼龍主要設計點是中高空長航時和察打一體均衡的性能；彩虹-5更不一樣，它采用活塞式螺旋槳發動機，沒有追求高空飛行性能，更追求中空長航時性能，把長航時這個設計點做到極致；如果具體比參數，云影的機長跟翼龍相當，都是9米出頭，翼展要比翼龍長3米，但它飛行速度超過600千米，超過翼龍I一倍還多（280千米/小時）。它外形雖然乍一看跟翼龍和彩虹-5有點像，但其實設計點完全不一樣，是完全不同的無人機。
云影是針對中等烈度戰爭環境而研發的，所謂中等烈度戰爭環境，就是指在這種作戰環境下，敵方?jīng)]有中遠程的大型防空導彈武器，而有中近程的車載式、肩扛式防空導彈，可以打10千米左右高度。在這種情況下云影可以大展身手。之所以強調這點，是因?yàn)檫@是云影目前獨有的一個特點，國內其他一些無人機，主要是在低烈度戰爭條件下作戰，也就是說我方掌握完全的制空權，敵人基本沒有防空武器，在這種情況下才能很好的使用。
云影的招牌是高空高速，鑒于目前服役的無人機中還沒有超聲速飛機，因此高速就是指高亞聲速，而高空，則是指云影能夠飛到14到15千米高度，速度能夠達到600千米/小時以上（最大速度620千米/小時）。它之所以具備這一能力，與其采用了渦噴發動機作為動力系統是有直接關系的，渦噴發動機推力大，使用高度高于渦槳和活塞式發動機，它能夠讓云影飛得更快、更高。
云影察打一體型具有很強的攻擊力，它的機翼下左右各有2個掛點（共4個），可以選用復合掛架，最多可懸掛6枚武器，最大載彈量可達400千克。可以攜帶100千克/50千克的各種導彈/炸彈。可以掛載的各種武器彈藥包括：FT-7精確制導炸彈、“藍箭”-21空地導彈、YJ-9E小型多功能導彈、GB4型100千克激光制導炸彈、CS/BBM3型50千克衛星制導炸彈、CS/BBM2型100千克滑翔衛星制導炸彈、LS-6/50NLS制導炸彈、AM-300M小型多用途空地導彈、LS-6/100NLS制導炸彈等，最大射程從20千米到40千米不等。
※出口前景
云影這款飛機定位的客戶，就是有潛在對抗性沖突的，比如邊界沖突等的國家，云影無人機能飛到十幾千米的高度，去偵察敵方的軍事設施，它的任務半徑400千米，意味著沿邊界地區400千米范圍內，都在云影的偵察控制范圍內，第二，云影可以應用于精確對地打擊和定點清除任務，比如說在較遠距離外發現一群恐怖分子活動的蹤跡，這樣以來就可以使用云影掛載無人機彈藥對其進行打擊。亞洲、非洲、拉丁美洲甚至于部分歐洲國家，都有可能成為我們的潛在目標客戶。出口前景廣闊。
航空發動機發展史
航空發動機是一種高度復雜和精密的熱力機械，為航空器提供飛行所需動力。作為飛機的心臟，被譽為“工業之花”，它直接影響飛機的性能、可靠性及經濟性，是一個國家科技、工業和國防實力的重要體現。航空發動機主要有三種類型：活塞式航空發動機，燃?xì)鉁u輪發動機，沖壓發動機。
我國航空發動機的研制始于上世紀六十年代，大致經歷了三個階段，第一階段是60年代至80年代中期，這一階段主要特征是引進國外發動機仿制結合自主研發，其中代表型號是渦噴-6和渦扇-9。渦噴-6是在蘇制Pд-9Б噴氣發動機基礎上仿制而形成的第一個發動機系列型號，渦扇-9是西安航空發動機公司根據從英國羅爾斯·羅伊斯公司引進的斯貝MK202發動機試制而成的，代號為WS-9。第二階段是80年代中期至90年代末期，這一階段以自主研發為主，代表型號有渦噴14型發動機和渦扇-10系列發動機。渦噴14又稱“昆侖”發動機，是我國自行研制的第一臺具有全部知識產權的中等推力級加力渦輪噴氣發動機。渦扇-10系列發動機簡稱WS-10，代號“太行”，是由中國航空研究院606所研制的國產第三代大型軍用航空渦輪風扇發動機，也是中國第一臺大推力渦輪風扇發動機。第三階段是2000年初至今，經過近50年的發展，已經建立了相對完整的發動機研制生產體系，具備了渦槳、渦噴、渦扇、渦軸等各類發動機的系列研制生產能力，并向世界先進水平邁進。
中國第一款同類渦噴發動機：渦噴6型發動機
※研制歷程
渦噴-6系列發動機是中國生產的第一個軸流式單轉子帶加力燃燒室的渦輪噴氣發動機，于1966年5月正式被命名為“渦噴6型發動機”。渦噴-6（WP-6）航空發動機正是以前蘇聯米格-19飛機的動力裝置為原樣機發展形成的，蘇聯只提供技術資料，完全由中方試制。
1958年，黎明發動機制造公司（410廠）根據前蘇聯提供的愛爾德-9Б（Pд-9Б）技術資料開始試制渦噴-6發動機。1959年3月，國家鑒定委員會鑒定驗收、批準投產，但到1961年10月才通過了全壽命（即100小時）試車考核，此后方開始實際批生產。經過多年改進，1965年底批準第一次返修壽命延長到200小時，然而由于對原設計的薄弱環節沒有細致分析，僅3年時間，渦噴-6發動機的渦輪盤和火焰筒在使用中就出現重大事故，迫使把使用壽命又縮回到100小時。1970年沈陽航空發動機廠又組織力量為渦噴-6發動機延壽，于1972年將渦噴-6發動機的首翻期提高到200小時。同時成都發動機公司也開始試制該機并于1964年至1982年間進行了大量改進。1977年，渦噴-6型發動機實現了在殲-6和強-5飛機上通用的目標。
※主要改型

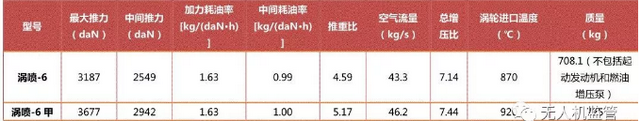

渦噴-6系列主要有渦噴-6甲和渦噴-6乙這兩個改型。渦噴-6甲系黎明發動機制造公司為滿足強-5飛機的需要改型研制的，從1964年到1983年，經過四個批次的改進，性能有較大提高。而渦噴-乙系成都發動機制造公司為滿足殲-12的需要改型研制的，推力成功提高了800公斤，但后因殲-12下馬而停止研制。直至1984年，沈陽航空發動機廠首次將中國獨創的沙丘駐渦火焰穩定器（北航高歌發明）成功應用于渦噴-6的改進型，徹底解決了Pд-9Б所固有的振蕩燃燒現象，提高了渦噴-6的改進型的性能。
通過持續的改進改型，渦噴-6系列發動機終于接近了二代機的水平，成為產量最大的國產航空發動機。主要用于殲-6系列和強-5系列國產戰機，目前仍有相當數量在役。
斯貝MK202國產型：渦扇9
70年代以來，西方的第三代戰斗機紛紛采用先進的渦扇發動機。渦扇較之渦噴發動機具有推力大，噪聲小，油耗低等優點。在這種壓力之下，1971年12月，國家領導人徹夜召開航空產品質量座談會，當場同意從英國羅爾斯·羅伊斯公司引進一批民用斯貝發動機以研制我國的渦扇發動機，這就是渦扇-9的起源。
西安航空發動機公司根據1975年12月13日中國技術進口總公司與英國羅爾斯·羅伊斯公司簽訂的斯貝MK202發動機專利許可權和生產合同開始研發渦扇-9雙轉子加力式渦輪風扇發動機，代號為WS-9。1976年3月，西安發動機廠開始全面試制，1979年7月25日，第一臺使用英國毛料制造的零組件并用羅爾斯·羅伊斯公司的外購件和附件的渦扇-9發動完成裝配。1979年下半年，分兩批裝出了4臺發動機，同年11月13日，由中英雙方共同完成了150小時持久試車考核。1980年2月至5月，中國制造的兩臺渦扇-9發動機和兩套部件又在英國完成了高空模擬試車，零下40攝氏度條件下起動試車，以及5大部件的循環疲勞強度試驗，結果都符合技術要求。1980年5月30日，中英雙方代表簽署了中國渦扇-9發動機考核成功的文件。按計劃，當時應該接著進行國產毛料試制，但由于當時國民經濟調整，使渦扇-9國產化進度拖后，1983年才取得初步進展。壓縮機葉片的鑄造技術到1988年才得以突破。90年代初期，隨著飛豹研制工作的展開，渦扇-9的全面國產化工作也提到議事日程上來，95年11月，部分國產化的渦扇-9通過150小時試車，此時渦扇-9的國產化率已達到70%，仍有部分零件不能生產。
