2019 年發動機機械類 SDR 千時率按型號分布。
2019 年國內民航發動機空停情況
2019 年按照CCAR-121 部運行的發動機共發生空停事件 11 起，其中非機 械類原因造成 1 起空停，為 TRENT700發動機遭遇鳥擊。
設計制造原因造成 8 起空停，分別為 PW1100G 發動機 3 起，2 起為低 壓渦輪 (LPT )3 級葉片斷裂導致，1 起為主齒輪箱滑油泵驅動齒輪斷裂導致；TRENT700 發動機 2 起，均為發動機排氣溫度 (EGT) 指示 系統設計缺陷導致；V2500 發動機 1 起，為廠家裝反高壓壓氣機 (HPC) 3 級孔探堵頭造成 HPC 3 級葉片斷裂導致；LEAP-1B 發動機 1 起， 為徑向傳動軸 (RDS) 軸承失效導致；CFM56-7B 發動機 1 起，為啟動機金屬屑污染發動機滑油系統導致。
機械原因造成 2 起空停，分別為V2500 發動機 1 起，為引氣和性能下降等一系列問題導致；CFM56-5B 發動機 1 起，為液壓機械組件HMU故障導致。

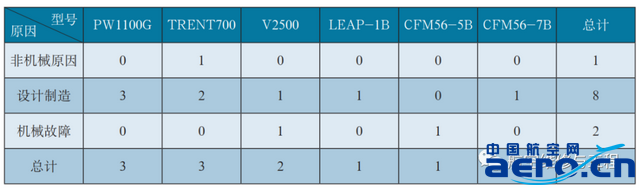

2019 年按 CCAR-121 部運行的各型號發動機空停數量和原因分布。
PW1100G 發動機典型故障
1. LPT 3 級葉片斷裂
PW1100G 發動機 LPT 3 級葉片采用鈦鋁合金，強度較差，在離心載荷下 抗撞擊能力不足，受到撞擊時會斷裂。截至目前，全球機隊已發生幾十起葉片 斷裂事件，并導致多起空停。
廠家調查發現，大部分 LPT 3 級葉片斷裂與渦輪中介機匣 (TIC) 活塞封嚴 磨損掉塊撞擊葉片有關。廠家已發布 SI 299F-19B，要求對 TIC 封嚴執行在翼孔探檢查，并結合發動機返廠執行 SB 72-0111 和 SB 72-0118，將強度較差的鈦鋁合金葉片改裝為強度更高的鎳基合金葉片，以及將 TIC 封嚴更換為帶涂層的新構型封嚴；廠家還發布了SB 72-0003（空 客SB A320-72-1037），推廣減推力起飛，以減少振動模態疊加導致 TIC 變形并與 活塞封嚴相磨問題。2019 年11 月29 日， FAA 發布 AD 2019-25-01，要求更換受影響的 LPT 3 級葉片。2019 年 12 月 16日，EASA 發 布 AD 2019-0304， 禁止在受影響飛機上同時安裝兩臺沒有完成 SB 72-0111 改裝的發動機。2019 年 12 月 25 日，CAAC 發布 CAD 2019-A320-26，要求執行減推力改裝和禁止同時安裝兩臺沒有完成SB 72-0111 改裝的發動機。
2. 主齒輪箱失效
PW1100G 發動機全球機隊已發生17 起主齒輪箱失效事件，造成 15 起空 停、2 起中斷起飛。廠家調查認為，根本原因是主齒輪箱內部整體驅動發電機 (IDG)/ 主滑油泵(MOP) 驅動齒輪在發動機特定轉速下產生共振導致齒輪斷裂。
廠家于 2019 年 6 月發布 SB 73-0037 和 SB 72-0129， 要求在翼升級 EEC 軟件版本至 FCS 5.0，以減少發動機在共振轉速下的運行時間，并結合發 動機返廠完成齒輪更換；FAA 頒發相應 AD 2019-0393，要求受影響發動機進行 EEC 軟件升級和齒輪更換。
國內發生的 1 起主齒輪箱失效導致空停事件為 EEC 軟件升級之后全球的 第一起空停，說明 EEC 軟件的升級并不能避免滑油泵驅動齒輪失效，還是要通過更換齒輪最終解決。
LEAP-1B 發動機典型故障
LEAP -1B 發動機的典型故障主要是其徑向傳動軸（RDS）軸承失效。
LEAP -1B 發動機全球機隊由于RDS 軸承保持架早期失效已導致多起空停和非計劃換發事件，廠家調查發 現 RDS 軸承磨損 / 失效的原因?yàn)檩S承保持架和軸承內滾道之間的滑油供油不足，由于缺少油膜潤滑，保持架和內滾道之間發生磨損。在磨損前期會產生 AISI4340 銀鍍層金屬屑；磨損后期保持架鉚釘失效后，RDS 軸承結構損傷造成滾珠磨損，傳輸齒輪箱 TGB 磁堵、 滑油碎屑監控系統 ODMS 會出現大量 M50 軸承材料金屬屑，導致滑油濾旁通燈亮，機組通常需按檢查單人工關車。
2019 年 5 月 17 日，廠家發布 SB72-0222 R7，要求對 TGB 回油濾進行重復檢查；在南航、東航和廈航前期探索的基礎上，廠家在該版本 SB 中引入對 RDS 軸承的孔探檢查，以確認軸承保持架的變色、磨損情況。對于該項檢查措 施，F(xiàn)AA 和 EASA 分別于 6 月 7 日和 5 月 24 日發布 AD。同時，廠家發布 SB 72-0258、SB 72-0271，對 RDS 軸承的重新設計，一方面是改善軸承保持架和軸承內滾道之間的油膜建立，將軸承內滾道的潤滑方式由 4 個凹槽改為傳統軸承的 8 個小孔，增強對內滾道的直接滑油供給，同時增加保持架的寬度，加強支撐的同時減小應力；另一方面，通過改進 RDS 分流器和滑油噴嘴，加大對 RDS 軸承的滑油供給。通過相同極限條件下的臺架試驗，與老構型軸承相比， 新構型軸承保持架未出現變色、磨損的問題。
雖然隨著波音 737MAX 飛機的停飛，該機型裝配的 LEAP -1B 發動機也 停止運行，但是當波音737MAX 恢復運行后，其發動機問題將更為敏感和重要， 因此對于 LEAP -1B 發動機問題和缺陷的跟蹤、改進仍需進行。
總結
從統計數據來看，國內民航業仍將保持高速發展的態勢，機隊規模也會持續不斷增長。在航空器和發動機的運行過程中，不可避免地會出現各種問題，新型號發動機的引進也將帶來新的故障，其在運行中顯現的設計制造缺陷問題亟需解決。后續將持續關注 PW1100G、LEAP -1B 發動機等新型號發動機，跟蹤相關問題的解決措施和改進方案，保障國內民用航空的飛行安全和持續健康發展。
王志立 / 中國民航科學技術研究院
