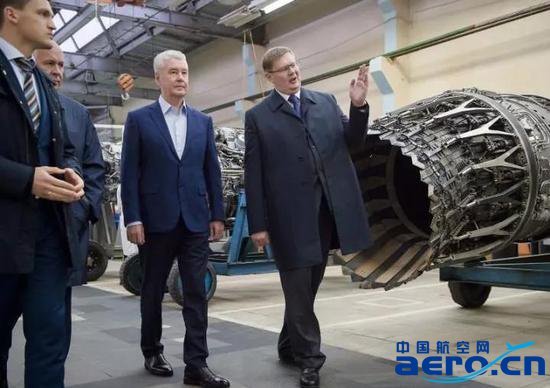

2017年10月18日，俄羅斯國家技術集團官網報導莫斯科市長參觀“禮炮”發動機工廠的新聞，照片中出現一種前所未見的矢量噴嘴。俄羅斯網絡盛傳這便是傳說中的蘇-57第二階段發動機——“30型”，但官方新聞上并沒有明確說。
那么，這個前所未見的噴嘴是不是用于“30型”的呢？今天，北國防務（微信ID：sinorusdef）特約撰稿人楊政衛就來說說這事。

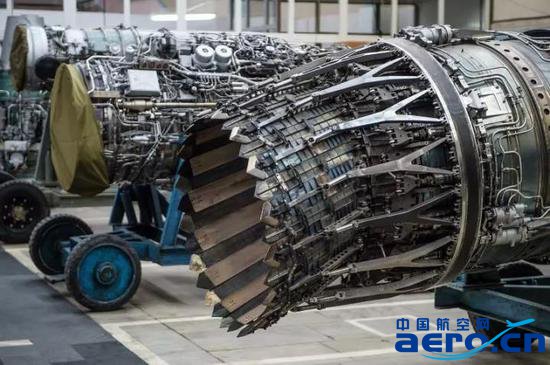

首先，從披露的圖片來看，這個噴嘴是圓形截面，葉片內面有耐熱陶瓷涂層，而且尾端有鋸齒構造。這種鋸齒構造在現役俄制戰機的噴嘴中是沒有的，因此可以確定這是一種新型噴嘴。而且以這個噴嘴、后面的發動機、以及與人的相對大小來看，這是AL-31F大小的發動機與噴嘴。那么，一個用于AL-31F大小的矢量噴嘴，又有前所未見的鋸齒設計，除非是AL-31F的改型有用到，否則是“30型”的可能性就不能排除了。而有用到“禮炮”生產的AL-31F的戰機又可能有此需要的，只有中國的殲-10、蘇-27/殲-11家族，甚至是殲-20。

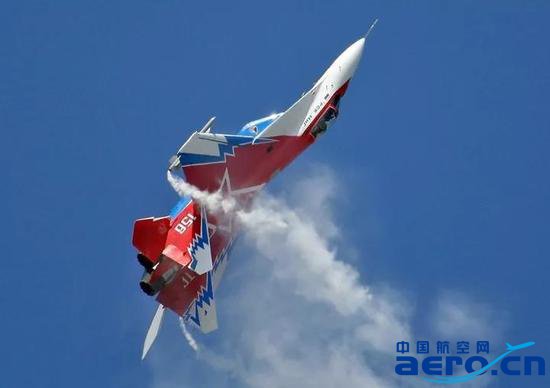

第二點，這個噴嘴是“克里莫夫式”。克里莫夫式矢量噴嘴是藉由每個葉片的活動來實現三維轉向，米格-29OVT的噴嘴就是克里莫夫式，轉動速度高達每秒60度。當時。這種層次就已算是第五代噴嘴。而在早期第二階段五代發動機的分工中，噴嘴部分正是由克里莫夫設計局負責。
△
只是“30型”是“土星”設計局負責的，而且現在還在研發測試階段，這個發動機應該會出現在“土星”的工廠，也就是烏法發動機生產聯合體（UMPO），怎么會出現在“禮炮”的工廠呢？
2000年代初，“禮炮”本來自立門戶要與“土星”競爭五代發動機主導權，他們與中央發動機研究院（TsIAM）以及克里莫夫設計局合作，發展出AL-31F-M系列，上面的矢量噴嘴就是克里莫夫式。后來在俄羅斯政府介入下，雙方以合作替代競爭，變成負責各半的局面。也因此如果“30型”出現在“禮炮”的廠房，并非完全不可能，但是確實也有違研發常理。
當然也可能是刻意展現給市長看，表示“本公司有在做第五代發動機”，畢竟莫斯科市長管轄范圍很大，幾乎主要軍工業都在莫斯科市內（莫斯科市的版圖大概就是一個省或一個州），在軍工業發展上關于土地、基礎建設這些，都需要市政府的支持，之前T-50-7地面試驗機也是有邀市長參觀。這次莫斯科市長之行，正是與俄技集團高層進行相關的談判。
既然談到矢量噴嘴，就再來談一下“土星式”與“克里莫夫式”的差異。克里莫夫這種噴嘴藉由驅動每個葉片去實現轉向，可以輕易地實現三維轉向。而土星式的是整個噴嘴一起活動，這種設計比較簡單，例如矢量控制期間基本上不會影響噴嘴內通道的截面形狀，因此對推進能力的影響就跟沒有矢量控制時幾乎一樣。而如果要三維轉向，土星式的可以用兩段式設計。

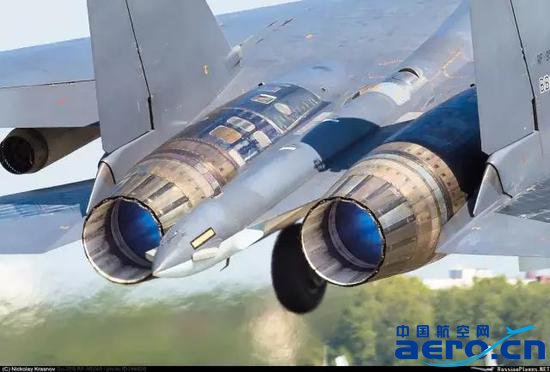

不過，實際運用上土星式噴嘴都是只有二維轉向，這與其應用端是蘇-27有關。蘇-27有尾椎，因此如果真的用三維矢量噴嘴，活動時就要想辦法避開尾椎，這并不困難，例如前面提到的AL-31F-M1也可以用矢量噴嘴，它曾搭配克里莫夫式噴嘴在蘇-27上試驗。只是不知道是土星方面，還是蘇霍伊方面想到了一種變通方法：二維仿三維。

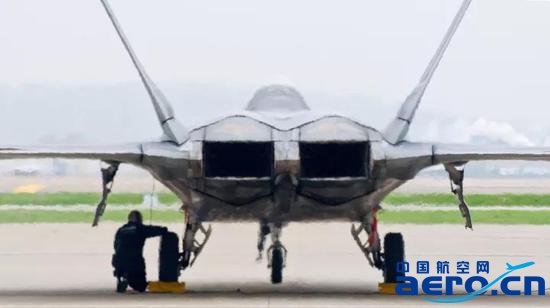

也就是發動機噴嘴本身只能二維活動，但兩個發動機的噴嘴轉軸不要平行，而是外旋約30度，這樣一來兩個二維噴嘴就可以組合成三維矢量推力。這種設計的缺點是有些矢量推力會被抵銷，優點則是構造更簡單，不只是發動機噴嘴因為只要做二維而變簡單，飛機上的發動機安裝點的受力方向也因此變得簡單。而且更大的優勢是，可以適用于矩形噴嘴！
