中國公開的超燃沖壓試飛平臺

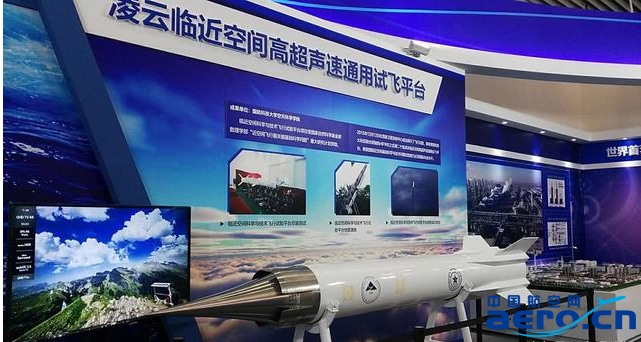

近日，在中國人民革命軍事博物館舉行的全國科技周活動上，我國首度公開了采用超音速燃燒沖壓發動機技術的 “臨近空間高超聲速通用試飛平臺”，這顯示中國完成高超音速滑翔武器的開發后，也突破了高超音速吸氣推進技術的難關，這很可能會衍生出另一支高超音速武器家族。
“助推-滑翔”與 “超燃沖壓”是高超音速武器的兩大流派，但后者的難度更高，之前僅有美國成功試飛。究竟超燃沖壓難在哪里？又有何意義？今天，北國防務就來說說這個問題。

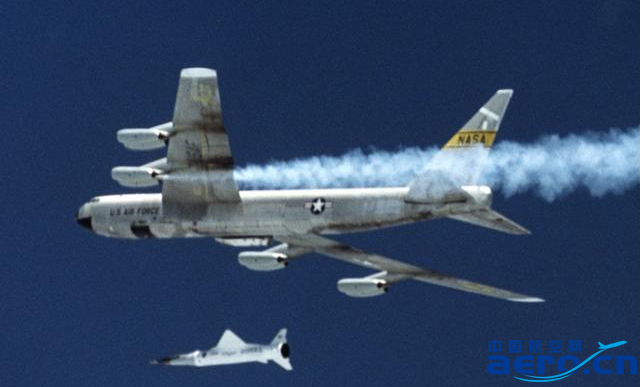

由B-52發射的X-43是第一種以超燃沖壓發動機維持高超音速的飛行器，其液態氫僅夠燃燒12秒
要達到高超音速飛行最簡單的方式是采用火箭動力，因此在二戰后美蘇兩國進行了激烈的火箭競賽，競相發展出更大更快的洲際彈道導彈與太空火箭。然而，火箭的缺點是同時要攜帶氧化劑與還原劑，因此大部分空間都要裝填燃料/助燃劑，僅有少量空間可以裝載彈頭或貨物，使其單位重量的使用成本居高不下。然而，大氣有21%是氧氣，噴氣飛機可以吸取氧氣作為助燃劑，機上只需裝載燃油作為燃料就可產生動力，單位重量的使用成本就大幅降低。
噴氣發動機的速度不能無限制提高，大概在3.5馬赫其渦輪溫度就會超過金屬上限而融化。如果取消渦輪與壓縮機，利用進氣道的斜震波將超音速氣流減速到1馬赫以下，則進氣的壓縮比就足以作為推進之用，這就是 “沖壓發動機”的原理。但空氣減速時會同時增加壓力與溫度，當速度超過6馬赫時，燃燒室的進氣溫度會高到接近燃燒溫度，使注入的燃料無法增加氣流能量，也就產生不了推力，形成了沖壓發動機的速度上限。解決之道就是讓氣流不要減速太多，以超音速狀態穿過燃燒室，這種發動機就稱為 “超音速燃燒沖壓發動機”，簡稱 “超燃沖壓”。

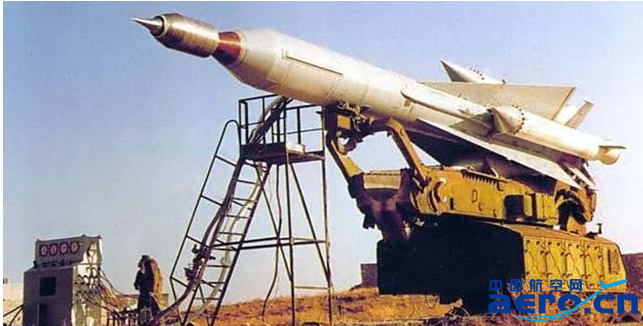

前蘇聯的Kholod超燃沖壓發動機利用S-200彈體作為加速平臺，本身并不能產生足夠飛行的推力
超燃沖壓發動機的概念很簡單，但達成卻很困難，美國空軍形容 “猶如在臺風中點燃一根火柴”，超音速氣流會將燃燒室的火焰吹走而無法穩定的燃燒。因此早期的超燃沖壓發動機需要用容易燃燒的燃料作為輔助，例如美國海軍在1958年發展的雙楔形燃燒室是采用具有 “自燃”特性的合成燃油，而蘇聯在1991年裝在S-200導彈彈鼻射出的Kholod雙模式?jīng)_壓發動機則用燃燒快速的液態氫作為燃料。
這兩種發動機雖然都驗證了超音速燃燒室的可行性，但都沒有產生足夠的推力維持飛行，直到2004年11月，美國NASA的X-43A Hyper-X實驗載具以液氫燃料達到9.6馬赫，才成為人類第一種超燃沖壓推進的飛行器。

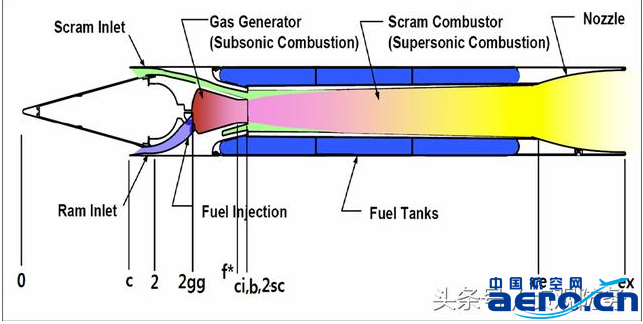

Hyfly飛行器是采用二次燃燒概念，高密度的JP-10燃油先在亞音速燃燒裂解成較小分子，再注入超音速燃燒室中燃燒產生推力
然而，液態氫的密度太低，且需以高壓方式儲存，不適用于嚴酷的戰場環境。傳統的石化燃料不但容易儲存與分裝，而且能量密度更高，美國軍方一直希望改用燃油作為超燃沖壓發動機的能量來源。美國海軍與美國國防部高級研究計劃局在2002年委托波音公司研發圓形截面的Hyfly高超音速飛行器，以在未來容納到戰艦的垂直發射器中。
Hyfly采用Aerojet公司發展的 “雙燃沖壓”發動機：它具有兩個進氣系統與燃燒室，高密度的JP-10燃油先注入亞音速氣流中點燃，將燃料打散成分子更小的油氣再注入超音速燃燒室。雖然2005年成功從地面發射一具50%縮比飛行器達到5.5馬赫的極速，但全尺寸版本兩次由F-15發射都沒有成功。

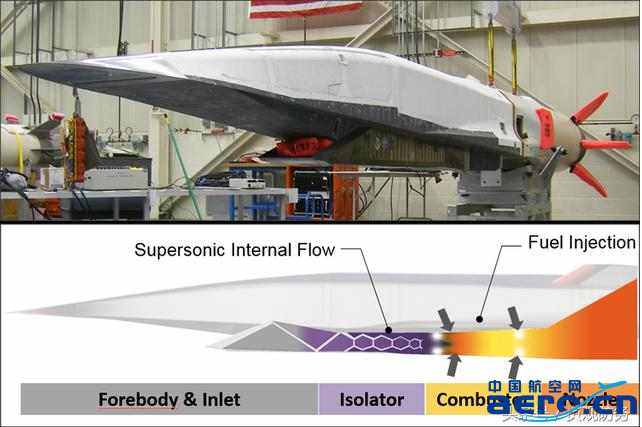

X-51采用方形截面，在高超音速有較高的升阻比可飛行更遠的距離。其油冷式超燃沖壓發動機省略了二次燃燒，并可延長燃燒室的作用時間
美國空軍的X-51“乘波者”計劃則是采用普惠與Rocketdyne聯合發展的X-1油冷式超燃沖壓發動機，其特點是JP-7燃油在注入燃燒室前會先繞經燃燒室周圍管路，除了利用管壁溫度裂解為較小分子外，還可冷卻燃燒室溫度，使燃燒室只需用高溫合金制造，而不像Hyfly得用昂貴的陶瓷。X-51也是由波音公司打造，在2010年首次試射就維持了200秒的超燃沖壓飛行，極速達到5馬赫。
