在扛墜設計方面，直10也采用了標準的后三點跪式抗墜起落架，為了減小正向備彈面積提高防護力，直10也采用了武裝直升機最常用的階梯式串列雙座駕駛艙布局，但直10的主機身界面是帶明顯折線的“< >”菱形，頗有隱形偵察直升機“科曼奇”的風范。

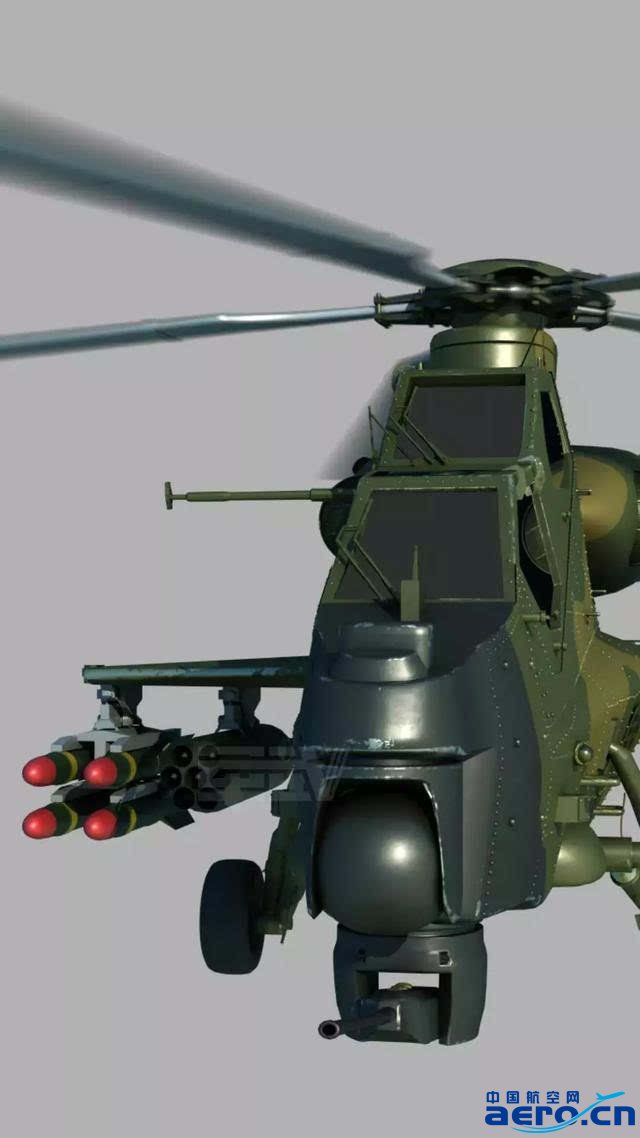

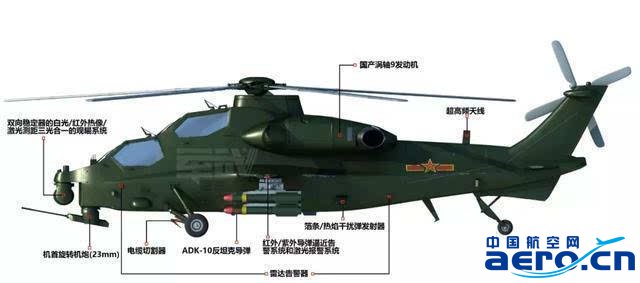

在武器系統方面，直10在機頭下方安裝了一門23mm鏈式機炮，并在機身兩側的短翼上各設置了2個武器掛點；在觀瞄系統方面，直10A在機頭前方安裝了1套WXG1006型搜索瞄準指示/夜視系統。

同為新一代6噸級武裝直升機，直10和歐洲“虎”式直升機在尺寸規格方面相當接近，由于官方一直沒有公開直10的具體參數，筆者只能參考“虎”式的數據來“推測”。

據筆者推測，直10A的機身長度大約14.5米左右、旋翼直徑12.8米左右、機高（至主旋翼槳轂頂部）約3.8米；直10A的最大起飛重量約6噸、正常飛重約5.5噸、空重不超過4.3噸、最大有效載重應不低于1.5噸。

直-10“利爪”

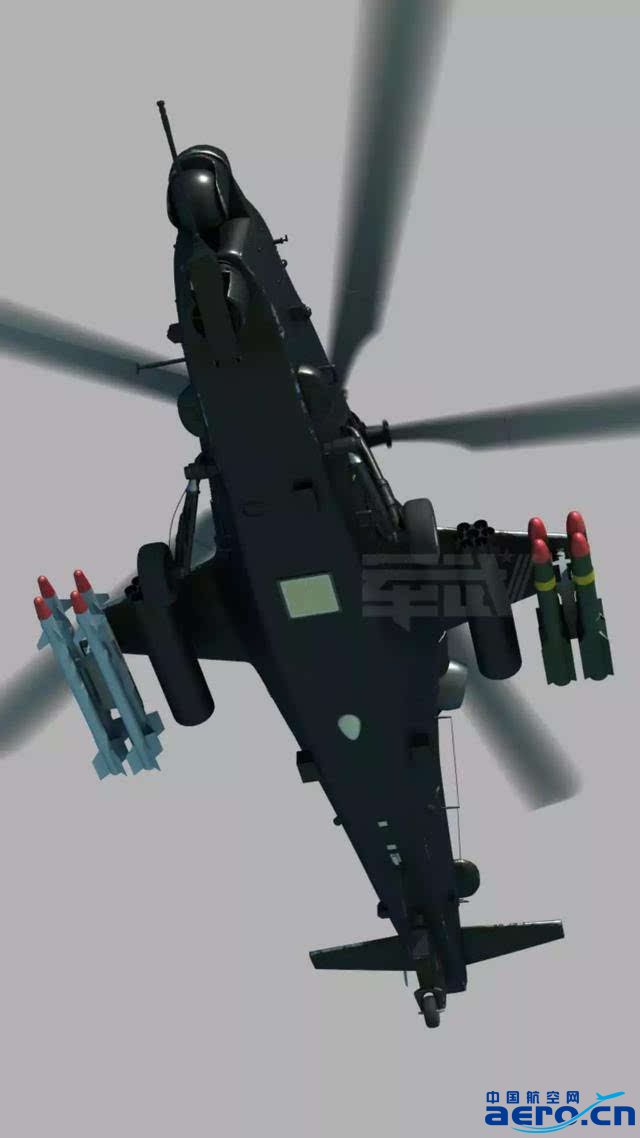

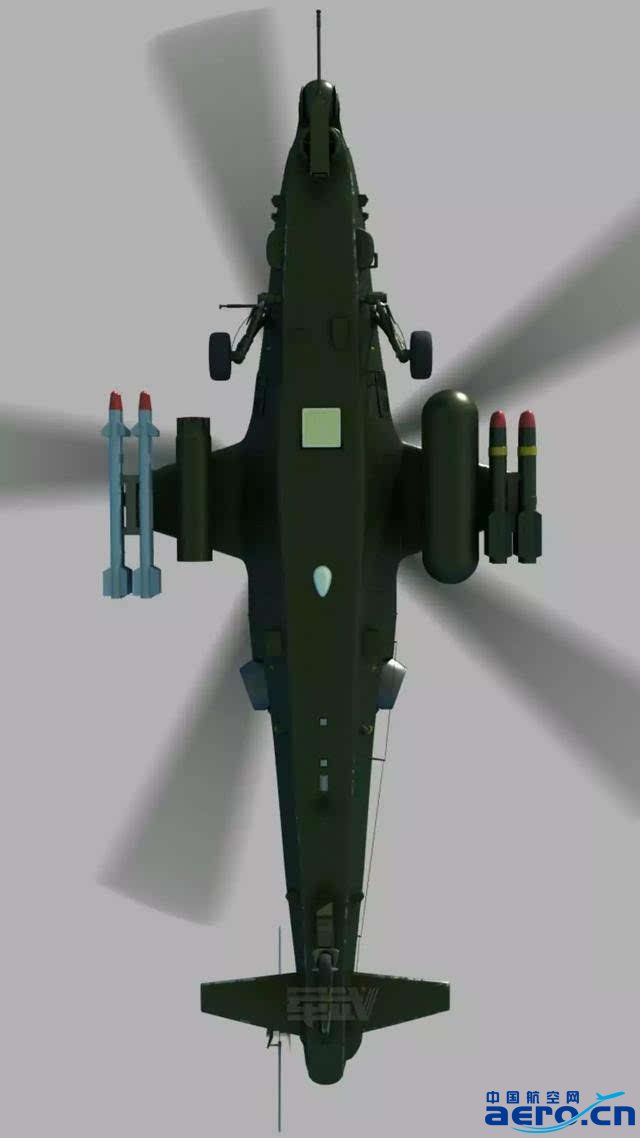

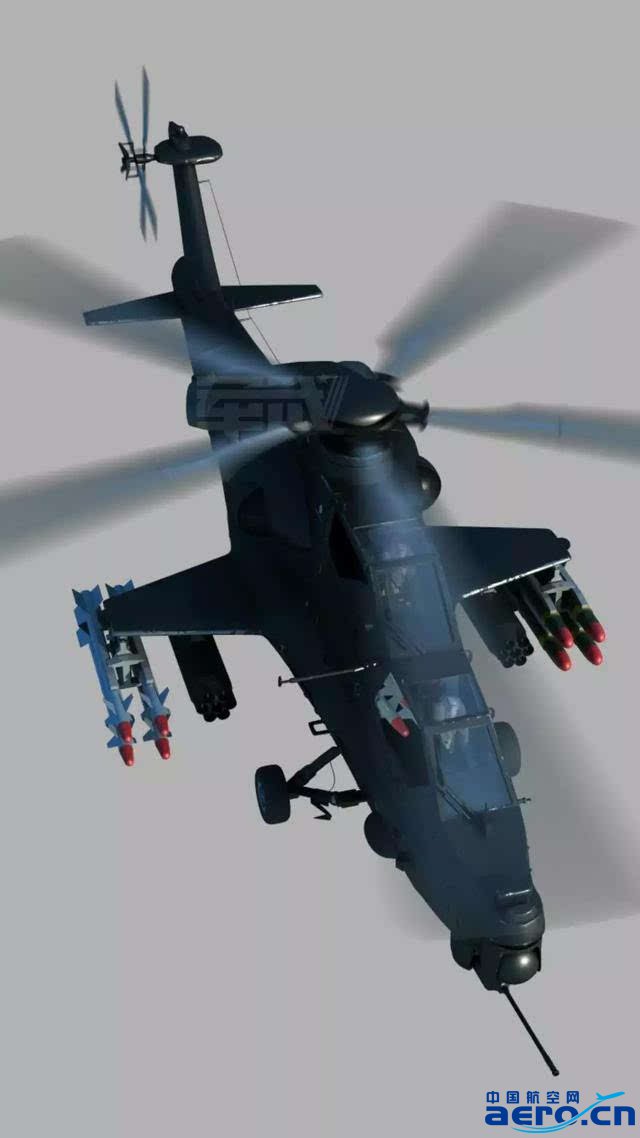

直10可以搭載多種彈藥，主要包括AKD10A輕型空地導彈、AKD9輕型空地導彈、霹靂90輕型空空導彈、航空火箭彈等。

AKD10A是直10最常用的彈藥之一，外貿型號被稱為“藍箭7”。AKD10彈長約1775mm、彈徑170mm、彈重46kg，有效射程2~7km，采用激光半主動尋的導引頭，靜破甲深度不小于1400mm。

AKD9也被稱為“藍箭9”，是AKD10的輕量化版本，AKD9沿用了ADK10的半主動激光導引頭，彈長和彈徑分別減小到1560mm、140mm，彈重減輕到30kg以內。

出口編號“天燕90”的“霹靂90”直升機專用空空導彈是我軍特色裝備，彈長1900mm、彈徑90mm、彈重20kg，射程500~6000米。作為專用空空導彈，霹靂90采用多元紅外導引頭與重3kg的連續桿戰斗部，可以有效切斷直升機旋翼葉片。

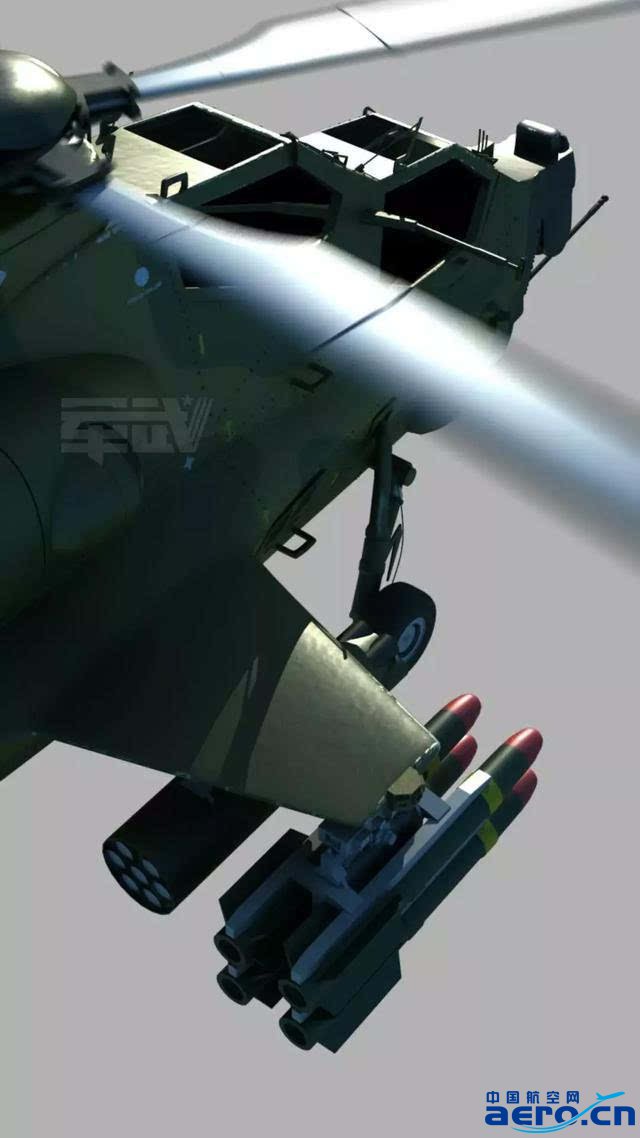

直10的航空火箭彈主要包括57mm航空火箭彈和70mm航空火箭彈兩種，其中57mm航空火箭彈采用18聯裝火箭發射巢，70mm航空火箭彈采用7聯裝火箭發射巢。目前已經曝光的57/70航箭都還是無制導火箭彈，相信今后也會有與BRM1型90mm制導火箭彈類似的70mm制導火箭彈裝備部隊供直10等武裝直升機使用。

時至今日，已經有超過150架直10H/A/K武裝直升機裝備解放軍陸航旅及空降軍部隊，直10是解放軍擁有的第一種先進的專業武裝直升機，直10的誕生填補了我國專業武裝直升機的研發制造與我軍專業武裝直升機裝備的空白。

直10的研制成功使得我國的武裝直升機研發制造水平進步了20年，直10的大批量裝備使得解放軍陸航打擊力量的質量與數量都踏入了世界第一梯隊水平。隨著解放軍陸軍航空旅的增擴編及陸空軍空中突擊旅的建立，對先進武裝直升機的需求進一步增大，直10的持續量產裝備將大大提高解放軍的近距火力支援能力。
　
