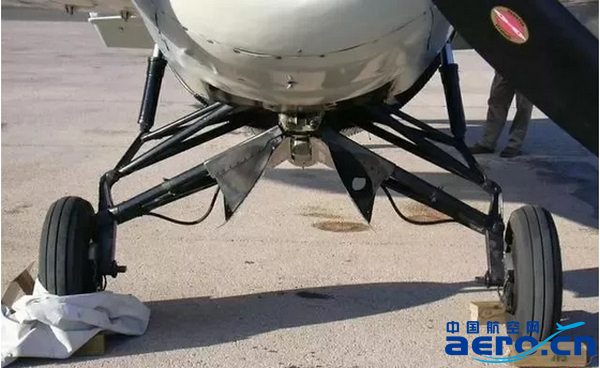

米格23“蟹爪”式起落架在結構上可被分為液壓收放動作筒、橫向支柱、機輪與搖臂式減震單元、聯動連桿等幾部分組成。收起時橫向支柱在液壓動作筒的驅動下向上運動，同時機輪單元會聯動連桿的帶動下折疊在橫向支柱后方，最終使整個主起落架結構收入緊湊的起落架艙內。除了具有緊湊的好處外，這種“蟹爪”式起落架展開后的主輪距達到2.88米，保證了米格-23在簡易跑道起降時的穩定性。
其實“蟹爪”式起落架并不是米格-23首創的，早在二戰時期格魯曼公司的F4F“野貓”戰斗機就使用了類似結構的主起落架，只是限于當時的材料技術，該機的起落架結構更加復雜一點而已。
