▲墜毀的一架YAH-63

✈ YAH-63技術特點：細節更見設計功力

▷總體布局

單旋翼帶尾槳式布局：兩臺通用電氣T700-GE-700渦軸發動機分別安裝在機身兩側的主減速器后方的發動機短艙內部。尾翼采用了改進的T型設計，垂尾頂部有“前緣后掠式”平尾；尾梁末端裝有上垂尾和下垂尾（也都是后掠式，其中下垂尾又被稱為“尾鰭”），下垂尾底部有尾撐，可以保護尾翼部分不撞擊地面。起落架布局為輪式前三點式起落架。

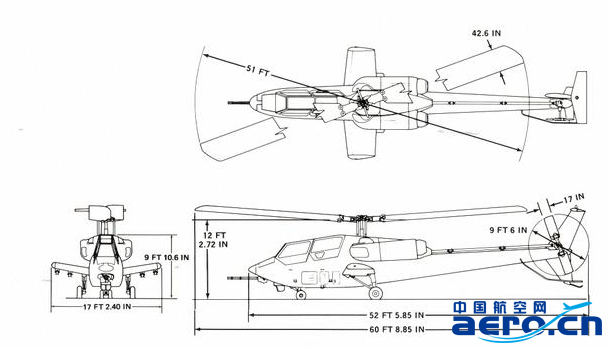

▲YAH-63先進攻擊直升機三視圖

▷旋翼系統

采用了貝爾經典的2片槳葉半剛性蹺蹺板式旋翼，但是采用了改進的寬弦長高升力翼型（弦長達1.08米，翼型FX-69-H-083），并將槳尖設計為“后緣尖削”布局。

▲貝爾的FX-69-H-083高升力翼型

旋翼的揮舞鉸上帶有約束彈簧，該彈簧能夠在無過載機動飛行時提供較大的操縱功效，提升了該機的操縱品質。其槳葉可人工折疊。貝爾通過試驗證明了這種槳葉被23毫米口徑炮彈擊中后仍然能夠保持結構完整性。


　
