地形警告和顯示

當氣象雷達、電子飛行儀表系統或者其他顯示可用時，EGPWS地形警告和顯示功能通過不同的顏色和強度顯示周邊地形圖像。

根據不同的設置存在兩種TAD顯示：

一種只在飛機離地2000ft及以下時才提供地形圖像；

另一類型稱為“Peaks（峰值）”，能夠不依賴飛行高度增強顯示功能，提供更高層級的地形覺察。

不論哪種情況，都顯示飛機前方的地形和障礙物。

障礙物被顯示在座艙儀表中，和地形一樣，使用相同的配色顯示方案。可通過EGPWS程序選擇TAD、Peaks和障礙物功能。

對于無峰或者峰值顯示，地形和/或障礙物顯示總是基于可以顯示的地理范圍。不會顯示設定范圍以外的地形和（或）障礙物。

3.6

無峰顯示

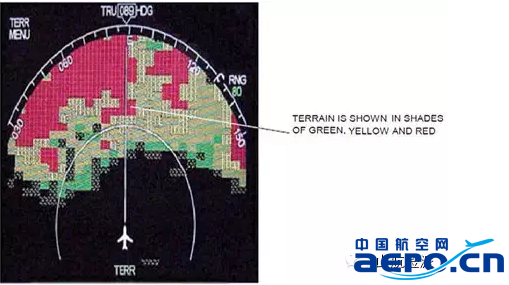

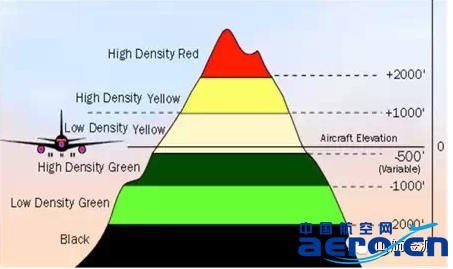

無峰顯示通過不同密度的綠色、黃色和紅色顯示計劃查看的周邊地形圖像，如下圖。基于飛機位置和地形數據庫，不同的顏色和密度表示地形（障礙物）在飛機高度下方、同高度或者上方。

如果地形數據庫中沒有該地形數據，則顯示顏色較淡的酒紅色。在飛機下方2000ft以下或者跑道上方400ft的地形不顯示（黑色）。

當下降率大于1000ft/min時，顏色間的過渡是向上偏置的，這將提供離前方地形大約30秒的余度。原則上，飛行員需要注意所有處于或高于飛機高度的地形（黃色或紅色），并且獲得恰當的越障高度。

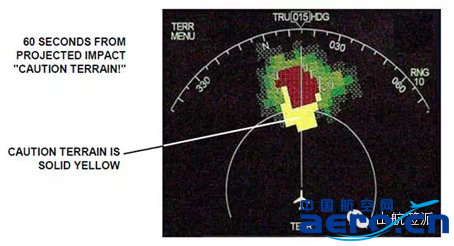

當發出警戒時，觸發警戒的地形（或障礙物）變為黃色塊（100%黃色），如下圖。

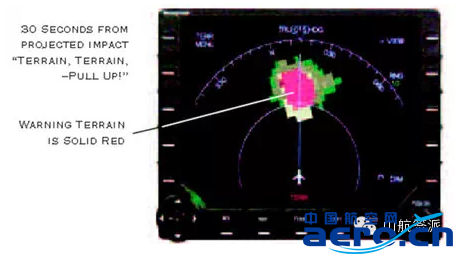

當發出警告時，觸發警告的地形（或障礙物）變為紅色塊（100%紅色），如下圖。當觸發警戒或警告時，目標位置的顯示會向周邊擴大并且高亮顯示，從而更好的顯示較小的地形或障礙物。

3.7

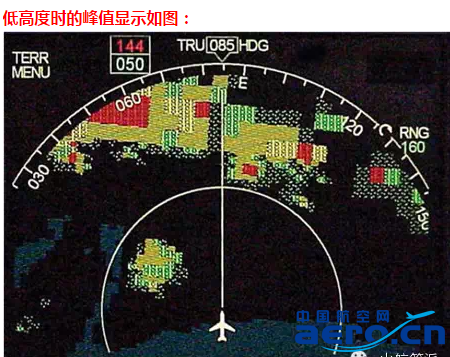

峰值顯示

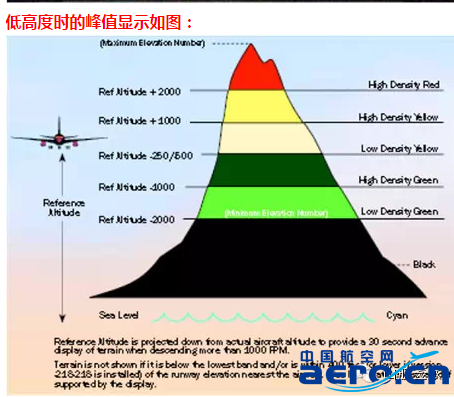

除具有無峰顯示的所有功能，還能提供附加的地形顯示功能，在不依賴飛行高度的情況下增強情景意識。顯示原則如下：

（1）在左上方以百英尺為單位，數字化顯示當前地形（障礙物）最高和最低的海拔高度；

（2）顯示顏色密度不同的方塊，包括平均海平面。有些顯示不支持青色（藍色），這種情況下不顯示海平面。

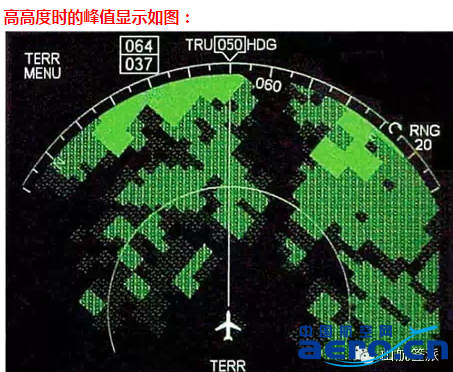

當飛機比視野中的地形高500ft（放下起落架時250ft）及以上時，會顯示綠色塊。

　
